MÔ TẢ
GIỚI THIỆU:

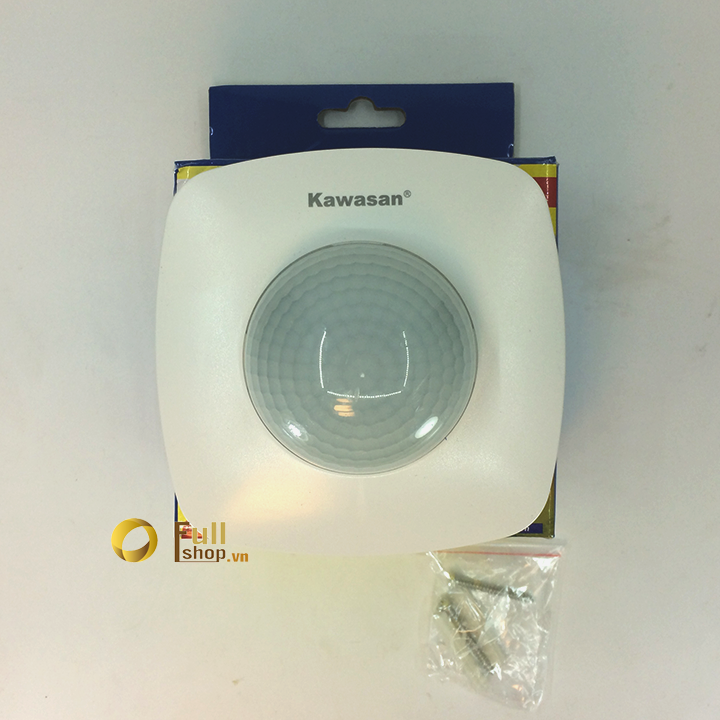

Đây là thiết bị cảm biến cao cấp phát hiện sự hiện diện trên nguyên lý thân nhiệt cử động nhỏ, nhẹ của con người. Với thiết kế cấu trúc vi mạch xử lý thông minh kết hợp với mắt cảm biến PIR siêu nhạy,chống báo giả.Với tính năng bật công tắc đèn khi có cử động trong vùng quét, kết hợp với chức năng điều chỉnh được trong môi trường đủ sáng thì không cần mở đèn. Với đặc tính phát hiện chuyển động liên tục nên thời gian mở đèn được di trì trong khoảng cài đặt đến khi không còn sự chuyển động nào trong vùng quét thì thiết bị sẽ tắt
ỨNG DỤNG:
Lắp thêm vào thiết bị chiếu sáng đang có sẵn trong gia đình, nhà máy, khách sạn, văn phòng, … để biến chúng thành đèn cảm ứng như đèn ốp trần, đèn hắc, đèn soi tranh, đèn cầu thang, đèn nhà vệ sinh, phòng chờ, showroom, ... .
LỢI ÍCH:
-An toàn cho sức khỏe của người sử dụng vì không phải thường xuyên chạm vào công tắc điện, đặc biệt là công tác tại Nhà Vệ Sinh vì theo các nhà vệ sinh học công bố thì công tắc điện là nới chứa ổ vi trùng lây nhiểm bệnh truyền nhiễm.
-An toàn cho trẻ em và người già khi đi vệ sinh phải mò công tắc để bật đèn cầu thang, nhà vệ sinh, tránh được các nguy cơ điện giật do rò rỉ điện hoặt tay ướt tiếp xúc với công tắc cơ truyền thống.
-Tiết kiệm điện năng vì khi tránh được trường hợp quên tắt điện mỗi khi rời khỏi, đặc biệt gia đình có trẻ em.
THÔNG SỐ KỸ THUẬT
- Điện áp hoạt động: 220-240VAC/50-60Hz.
- Góc quét : 360°/160°.
- Bán kính cảm ứng : 3m (vùng hiện diện), 6m (vùng chuyển động)
- Thời gian điều chỉnh tự tắt :10 giây đến 30phút
- Độ sáng điều chỉnh cảm biến hoạt động:từ 3 LUX (tối) đến 2000 LUX (sáng)
- Nhiệt độ hoạt động : -10+40°C
- Công suất tiêu thụ không tải: <0.5W
- Công suất ra tải : 800W (đèn sợi đốt ), 400W (đèn compact)
- Độ cao lắp đặt nổi trần:3-4m
HƯỚNG DẪN SỬ DỤNG

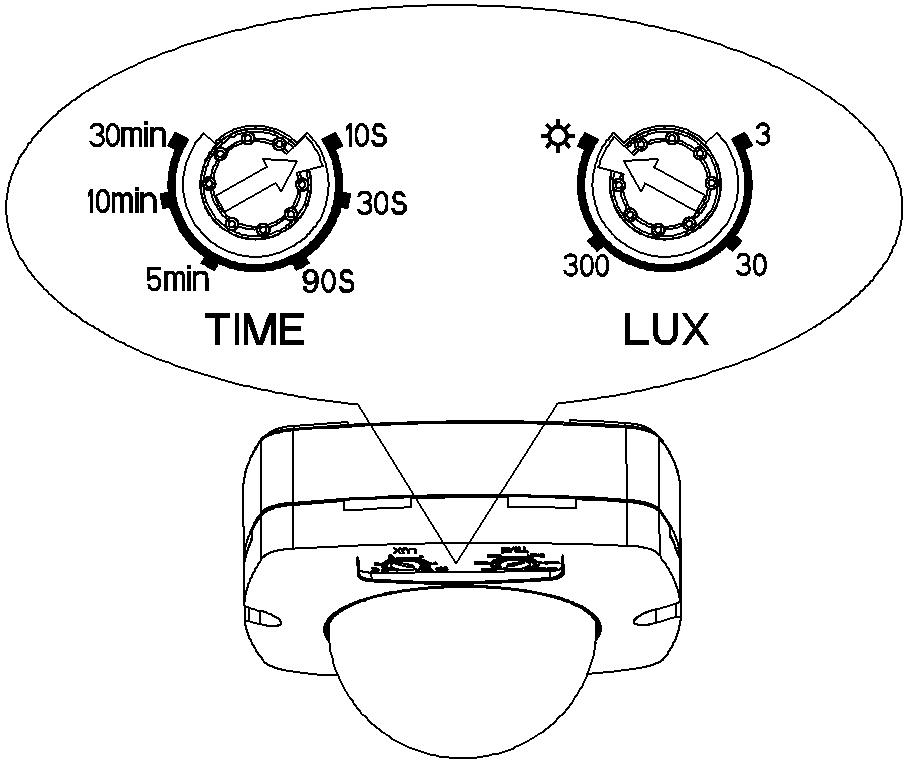

CHỨC NĂNG CÁC NÚT CHỈNH:
- Nút LUX: Điều chỉnh chế độ nhận biết môi trường sáng hay tối để kích hoạt chế độ cảm biến hồng ngoại:
- Nếu người dùng cần điều chỉnh nút LUX xoay về phía “mặt trời “thì cảm biến sẽ luôn luôn được kích hoạt trạng thái sẵn sàng để nhận chuyển động thân nhiệt trong vùng quét để bật đèn nghĩa là sẽ cảm ứng cả ngày lần đêm.
- Nếu người dùng cần điều chỉnh nút LUX xoay về phía “mặt trăng“ thì cảm biến chỉ được kích hoạt trạng thái nhận chuyển động thân nhiệt trong vùng quét để bật đèn khi môi trường thiếu ánh sáng (tối), nghĩa là chỉ cảm ứng bật đèn trong môi trường tối (hoặc mờ tối tuỳ mức độ điều chỉnh nút Lux)
- Khi thiết bị đã cảm biến bật đèn thì chế độ cảm biến sáng/tối không còn ảnh hưởng đến quá trình cảm biến thân nhiệt chuyển động trong chu kỳ đó.
- Nút TIME: Điều chỉnh thời gian tự tắt, trong khoảng thời gian có thể chỉnh tự tắt từ 10 giây đến 10 phút. Thời gian trễ này sẽ được bắt đầu tính lại trong chu kỳ cảm ứng mới.

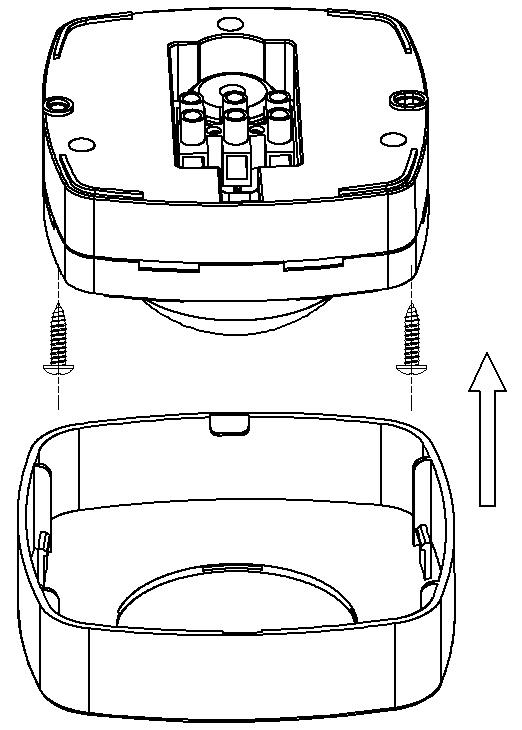

CÁCH LẮP ĐẶT VÀ ĐẤU DÂY: Gắn nổi trần
CHÚ Ý
- Tắt nguồn điện trước khi đấu nối thiết bị
- Kết nối dây nguồn và tải cho cảm ứng như sơ đồ trên ( Teminal N và L đấu vào nguồn điện 220v ,N và A ra đèn)
KIỂM TRA THIẾT BỊ:
Xoáy nút TIME về mức thấp nhất (10S), xoáy ngược chiều kim đồng hồ. Xoáy nút LUX về hướng hình mặt trời để kiểm tra.
MỘT SỐ VẤN ĐỀ THƯỜNG XẨY RA VÀ CÁCH KHẮC PHỤC:
- Tải không làm việc (bóng đèn không sáng):
a. Kiểm tra nguồn điện vào bóng đèn kết nối với cảm ứng đã có điện ra chưa?.
b. Kiểm tra lại xem bóng đèn cò vấn đề gì không?.
c. Kiểm tra nút chỉnh Lux đã phù hợp với ánh sáng làm việc của môi trường chưa?.
a. Kiểm tra phía trước mắt cảm ứng xem có bị che khuất bởi vật cản không?.
b. Kiểm tra xem nhiệt độ môi trường có quá cao không?.
c. Kiểm tra xem có bị nhiễu tín hiệu trong vùng làm việc không?.
d. Kiểm tra chiều cao lắp đặt.
- Cảm ứng không thể tự tắt tải: (đèn sáng không tắt)
a. Kiểm xem xung quanh có thân nhiệt liên tục di chuyển trong vùng cảm ứng không?
b. Thời gian trễ điều chỉnh có dài quá không?
c. Kiểm tra lại xem việc lắp đặt dây điện đã đúng chưa?
d. Kiểm xem có sự thay đổi nhiệt độ môi trường gần cảm ứng, gần thiết bị điều hoà nhiệt độ, gần lò sưởi ấm. v.v…không?
