GIỚI THIỆU:
Đây là thiết bị cảm biến thân nhiệt chuyển động của con người. Tự động bật công tắc đèn khi có người di chuyển trong vùng quét, kết hợp với chức năng điều chỉnh được trong môi trường đủ sáng thì không cần mở đèn. Với đặc tính phát hiện chuyển động liên tục nên thời gian mở đèn được di trì trong khoảng cài đặt đến khi không còn sự di chuyển nào trong vùng quét thì thiết bị sẽ tắt.
ỨNG DỤNG:
Mở -Tắt đèn tự động cho nhà vệ sinh, cầu thang, đèn hành lang, ban công gia đình, khách sạn. Báo trộm…

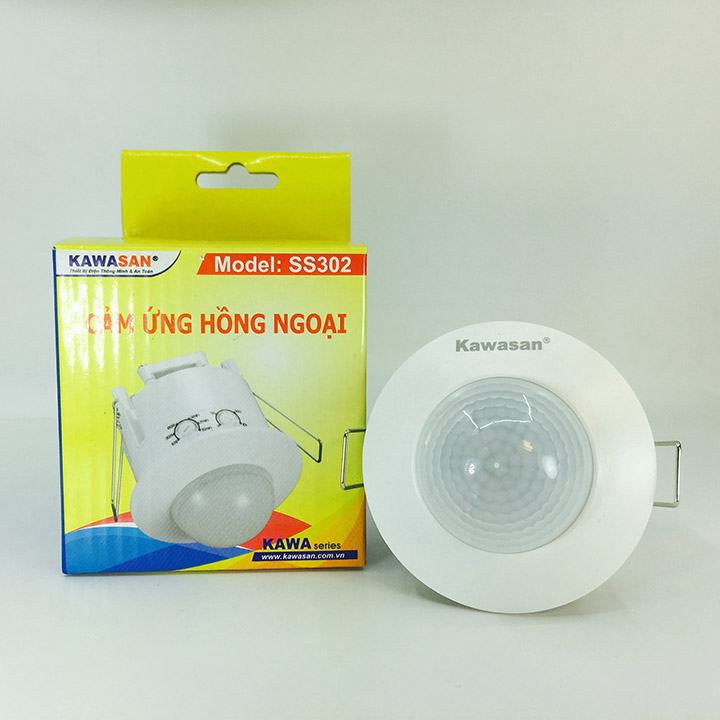

Ứng dụng công tắc cảm ứng chuyển động hồng ngoại Kawasan SS302

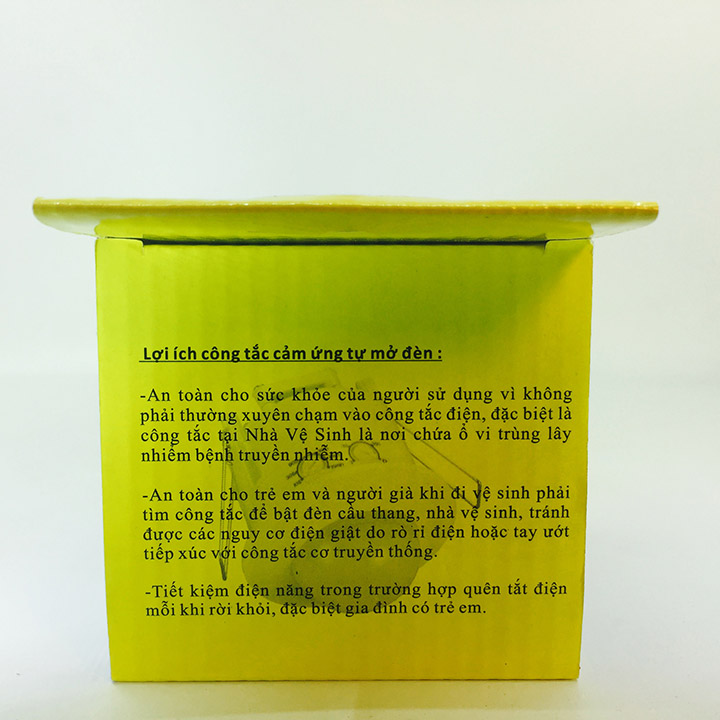

LỢI ÍCH:
-An toàn cho sức khỏe của người sử dụng vì không phải thường xuyên chạm vào công tắc điện, đặc biệt là công tác tại Nhà Vệ Sinh vì theo các nhà vệ sinh học công bố thì công tắc điện là nới chứa ổ vi trùng lây nhiểm bệnh truyền nhiễm.
- An toàn cho trẻ em và người già khi đi vệ sinh phải mò công tắc để bật đèn cầu thang, nhà vệ sinh, tránh được các nguy cơ điện giật do rò rỉ điện hoặt tay ướt tiếp xúc với công tắc cơ truyền thống.
- Tiết kiệm điện năng vì khi tránh được trường hợp quên tắt điện mỗi khi rời khỏi, đặc biệt gia đình có trẻ em.
- Chống trộm khi lắp ở các vị trí cổng, ban công, …vì khi đột nhập đèn sẽ bật sáng và kẻ trộm sẽ không dám vào nữa.

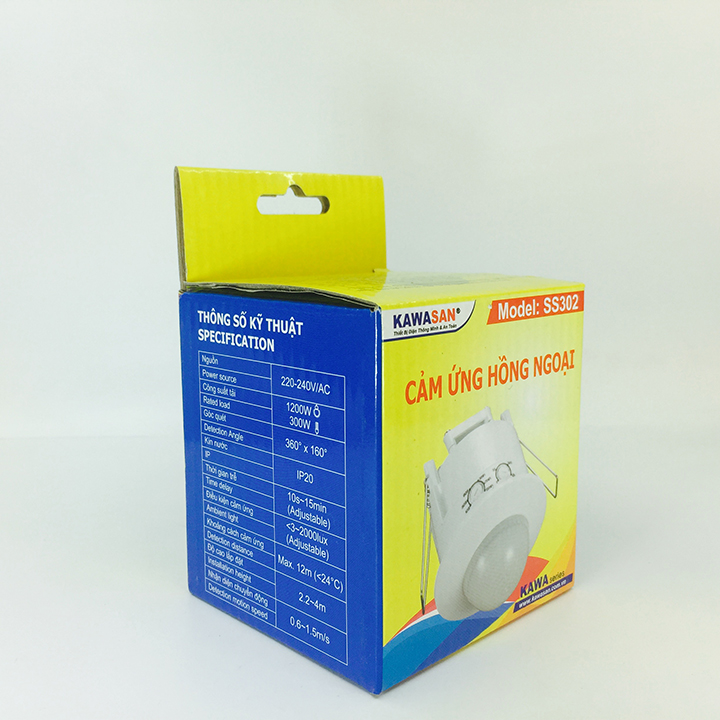

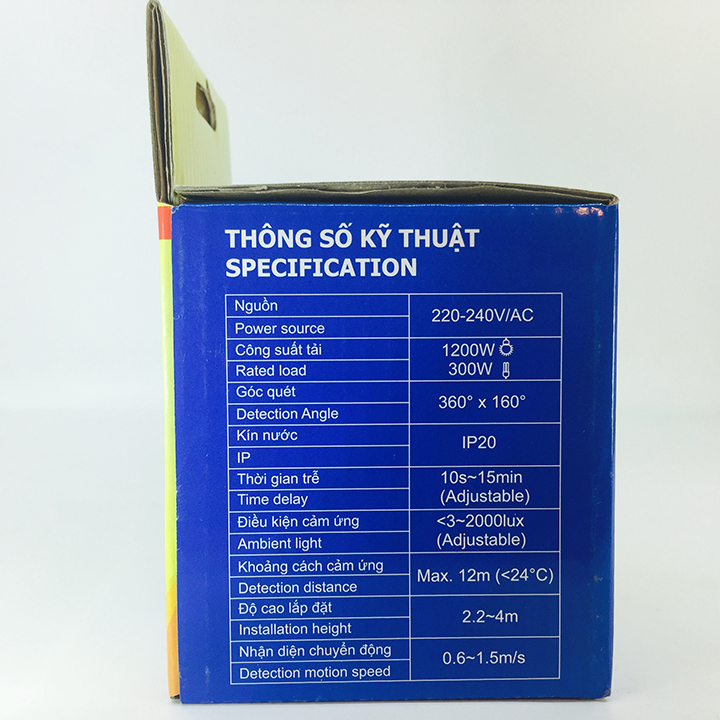

THÔNG SỐ KỸ THUẬT
- Điện áp hoạt động: 110-240VAC/50-60Hz
- Góc quét : 360°/160°
- Khoảng cách quét : 3~4m
- Thời gian điều chỉnh tự tắt :10giây đến 15 phút
- Nhiệt độ hoạt động : -10+30°C
- Công suất tiêu thụ: <0.5W
- Công suất ra tải : 800W(đèn sợi đốt ), 400W(đèn compact )
- Độ cao lắp đặt âm trần: 3 - 6m.
HƯỚNG DẪN SỬ DỤNG SS302
Bước 1: Lắp đặt công tắc cảm biến và đèn theo sơ đồ phía dưới. (Bạn có thể điều chỉnh trước khi lắp đặt).

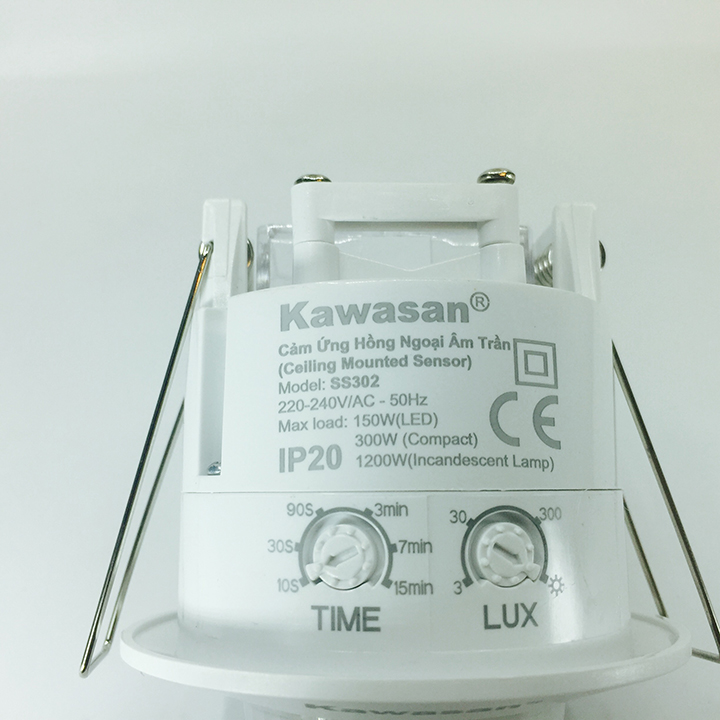

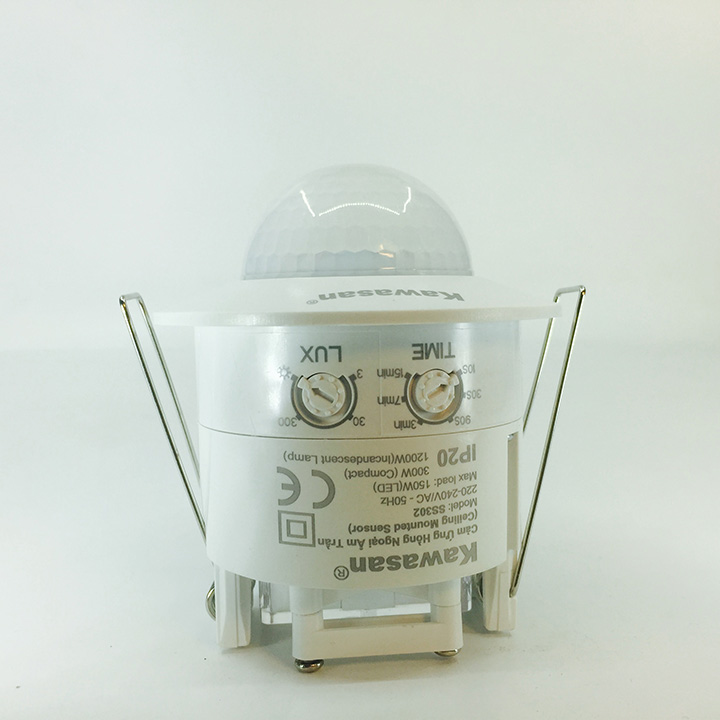

Bước 2: Chỉnh độ sáng hoạt động: (Điều chỉnh ở phần có chữ LUX)
Nếu bạn muốn đèn cảm ứng cả ngày và đêm (Trời sáng và trời tối), nghĩa là cứ có người đi vào là sáng mà không cần phân biệt đã đủ ánh sáng hay thiếu ánh sáng: Xoay mũi tên bên phần LUX về biểu tượng mặt trời.
Nếu bạn chỉ muốn khi trời tối thì đèn mới tự bật khi có người đi qua: Xoay mũi tên bên phần LUX về biểu tượng mặt trăng khuyết.
Tùy chỉnh để trời tối hoặc nhá nhem tối đèn sẽ bật: Điều chỉnh giữa 2 biểu tượng cho phù hợp.
Bước 3: Điều chỉnh thời gian đèn sáng: (Điều chỉnh ở phần có chữ Time)
Chế độ test: Vặn kịch về phần dấu trừ.
Lắp đặt nơi cần thời gian sáng ngắn: Bạn nên điều chỉnh để đèn tự tắt sau 45 giây đến 1 phút 30 giây. Không nên để vừa không có người tắt luôn thì sẽ dễ hỏng thiết bị và nhanh hỏng đèn.
Lắp đặt nơi cần thời gian sáng dài: Được ứng dụng ở những nơi đông người qua lại, tránh trường hợp đèn cứ sáng và tắt liên tục. Bạn tùy chỉnh thời gian tự tắt lớn hơn 1 phút 30 giây.
HƯỚNG DẪN LẮP ĐẶT SS302
Bước 1: Xác định vị trí cần lắp cảm biến và khoan lỗ trên trần thạch cao đường kính vừa với thiết bị cảm biến (76 mm). Ngắt nguồn điện.
Bước 2: Xác định dây nguồn điện, dây ra bóng đèn và đấu thiết bị cảm biến theo sơ đồ sau:
Sơ đồ lắp đặt công tắc cảm biến hồng ngoại SS302

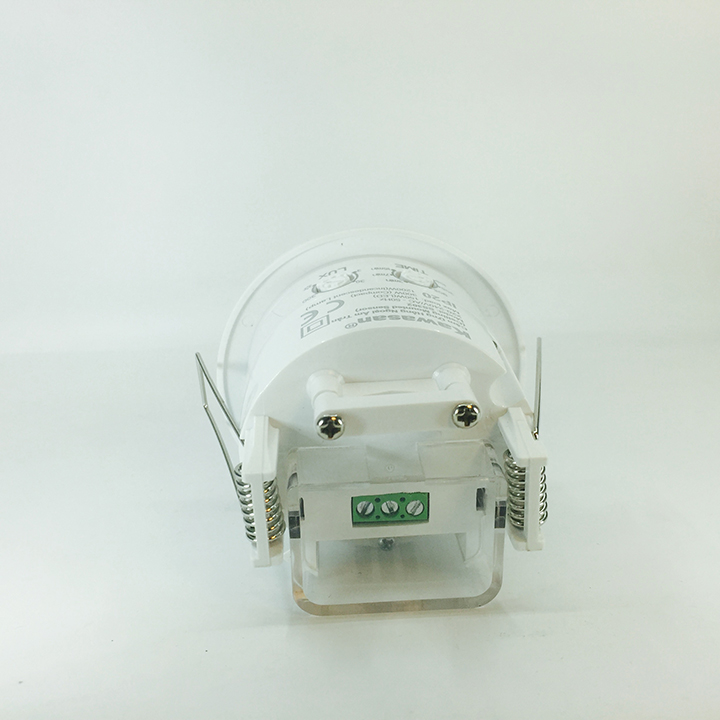

Cấp nguồn cho công tắc cảm biến như sau:
+) Chân L đấu với pha Lửa.
+) Chân N đấu với pha nguội.
+) Biểu tượng đèn trên thiết bị cảm biến nối với 1 chân của đèn, chân còn lại của đèn đấu với pha nguội.
Bước 3: Gắn thiết bị cố định lên trần thạch cao.
Bước 4: Cấp nguồn cho thiết bị.
Nếu trước đây bạn đã có công tắc thì bạn đấu thông luôn không cần công tắc để tắt nữa hoặc bạn dùng băng dính dán vào công tắc đó ở trạng thái luôn bật.
Chú ý:
Trước khi lắp đặt hoặc can thiệp vào mạch phải tắt hoàn toàn nguồn điện.
Không được cấp nguồn rồi ngắt nguồn liên tục trong thời gian ngắn.
Nếu lắp cả 2 chiếc cảm ứng bật 1 đèn thì chỉ được dùng 1 pha (nếu nhà bạn sử dụng điện 3 pha), nếu đấu lệch pha sẽ bị nổ.
