Cách đấu phao điện bơm nước an toàn tuyệt đối

Máy bơm bị hỏng do bể nước cạn, chạy không tải

Phao điện được chế tạo để sử dụng dưới nước an toàn tuyệt đối, tuy nhiên không phải cái gì dùng cũng là mãi mãi. Ba năm, 5 năm hoặc 10 năm thì phao điện cũng có nguy cơ bị hỏng. Hỏng ở đây là không sử dụng được chứ không phải rò điện, bởi cấu tạo bên trong phao điện cho phép bạn tắt và mở máy bơm 50,000 lần, khi hết chu trình đó có thể phao vẫn dùng được hoặc bị hỏng lẫy phía trong trước khi lớp vỏ ngoài bị hỏng và hở điện. Nên bạn tuyệt đối yên tâm vì sự an toàn của phao điện.

Để đấu nối và sử dụng phao điện kín nước đúng cách, bền và an toàn bạn nên làm theo chỉ dẫn sau đây của tôi. Ở đây tôi không nói về nguyên lý hoạt động của phao điện, nếu bạn muốn biết nguyên lý của phao điện thì xin nhấn vào đây.

Cách thực hiện gồm 2 phần: Phần 1: Sơ đồ đấu nối; Phần 2: Cách lắp đặt. Phần 3: Sử dụng phao cho từng chức năng (Chi tiết nhất)



Phần 1: Sơ đồ đấu phao điện kín nước, chống ngập, chống cạn:

1) Đấu phao điện cho máy bơm công suất nhỏ:

Nếu bạn sử dụng cho mục đích nhỏ như: Bể chứa nhỏ, bể cá, ... cần đấu phao điện hoặc dùng cho nơi chỉ cần áp lực bơm nhỏ có nghĩa là lắp máy bơm công suất nhỏ, ... thì việc đấu phao điện sao cho an toàn là rất đơn giản.

Bạn đấu phao và các pha theo sơ đồ sau:

Tắt pha lửa: Sử dụng phao điện tắt pha Lửa có tỷ lệ an toàn cao hơn tắt pha nguội:

Vì sao nên đấu pha lửa lên phao điện để tắt pha lửa cho máy bơm nước an toàn hơn tắt pha nguội?

Vì nếu đấu pha nguội lên phao điện, khi máy bơm chạy thì phao điện sẽ là pha nguội, nhưng khi máy bơm dừng thì đầu kia của phao điện là pha lửa bởi vì lúc này máy bơm trở thành một cuộn dây dẫn. Thời gian không hoạt động của máy bơm nhiều hơn thời gian hoạt động nên khả năng bị giật là cao hơn.

Tắt pha nguội còn làm pha lửa ngâm trong máy bơm, đường dây đi của pha lửa nhiều hơn nên tỷ lệ không an toàn khi tắt pha nguội của phao điện là lớn hơn.



Sơ đồ đấu phao điện ngâm nước

Sơ đồ đấu phao điện kín nước chống ngập, chống tràn

Sơ đồ trên hoạt động như sau: Điện từ pha lửa đi vào phao điện kín nước, tùy từng trạng thái của mức nước mà phao điện ngắt hoặc đóng mạch để cho điện đi qua, điện qua phao chạy vào máy bơm làm máy bơm quay và thoát ra pha nguội. Bạn nên đấu thêm Aptomat chống giật cho nguồn cấp điện cho máy bơm và phao điện, máy bơm nên nối tiếp đất.

Vì sao cần có Aptomat chống giật nếu như bạn đưa dòng điên 220V lên phao điện?

Nguyên do là vì sự an toàn của bạn. Cách đấu này sẽ rất dễ bị dò điện từ dây dẫn từ nguồn điện lên phao điện và xuống máy bơm nước, nó có thể truyền vào đường nước của bạn. Do đó cần có Aptomat chống giật để đảm bảo khi có dòng điện dò ra vỏ bồn nước, máy bơm, ...  thì Aptomat sẽ làm việc và kìm thời ngắt điện trước khi có ai đó đụng chạm vào và bị giật điện.

Vì sao sơ đồ trên lại an toàn?

- Phao điện đạt tiêu chuẩn an toàn, sử dụng phao điện để tắt pha Lửa lên phao thì tỷ lệ an toàn sẽ cao hơn đưa pha nguội lên phao điện. Bạn nên sử dụng loại dây dẫn tốt để tránh bị hỏng do thời tiết hoặc chuột cắn phá.

- Bạn có thể sử dụng sơ đồ lắp Rơ le an toàn phao điện để chuyển dòng điện từ 220V AC xuống 12V DC theo sơ đồ dưới đây:

PHAO ĐIỆN SIRON ĐƯỢC KIỂM ĐỊNH VÀ ĐẠT CÔNG SUẤT CHỊU TẢI 16A

2) Chuyển nguồn điện lên phao điện 12V DC, khi không may dây dẫn bị rò điện thì điện áp 12V không gây nguy hiểm cho người sử dụng:



Sử dụng Rơle trung gian giảm tải và giảm dòng điện, điện áp lên phao điện:

Cách này bạn đấu điện theo hướng dẫn của tôi như sơ đồ trên, đảm bảo sẽ an toàn tuyệt đối cho cả phao điện và máy bơm, nó cũng làm cho bạn có cảm giác an toàn hơn. Bạn cũng có thể lắp Aptomat chống giật hoặc không, tuy nhiên nếu phao đóng mà máy bơm không chạy thì bạn nên ngắt nguồn điện trước khi kiểm tra máy bơm nhé.

Sơ đồ đấu như sau: Cấp nguồn cho Rơ le phao điện, bộ rơ le sẽ chuyển thành dây tín hiệu 12V DC lên phao điện, khi có tín hiệu trở về bộ Rơ le sẽ đóng mạch điện cho máy bơm chạy. Nguồn tải và nguồn điều khiển hoàn toàn cách ly nhau nên rất an toàn ngay cả khi Rơ le gặp sự cố.

Việc đấu pha nguội hay pha lửa xuống phao để phao điều khiển máy bơm nước không còn quá quan trọng nữa vì lúc này phao điện đã được cấp nguồn điện 12V DC mà không phải là 220V như trước.

Tuy an toàn như bạn vẫn nên lắp thêm Aptomat chống giật cho máy bơm đề phòng bất chắc nhé!.

3) Đấu phao điện cho máy bơm công suất lớn, nếu máy bơm nước có công suất cao, bạn hãy sử dụng sơ đồ này để lắp đặt:



Nếu đấu phao điện cho máy bơm 3 pha công suất lớn thì bạn làm theo cách dưới nhé.



4) Đấu phao điện cho máy bơm 3 pha công suất lớn: (Khuyến nghị)

Cách 4: Bạn đấu phao điện cho máy bơm nước 3 pha nên có thêm các thiết bị như Rơ le nhiệt, Chống mất pha, Chống đảo pha, Sụt áp, ...



Phần 2: Cách thi công lắp đặt phao điện kín nước:

Sau đây tôi sẽ hướng dẫn bạn lăp đặt phao điện cho từng trường hợp 1 cách đúng nhất, giúp an toàn và hiệu quả nhất. Điều đầu tiên bạn phải xác định mục đích lắp đặt phao điện của mình là gì? Độ sâu của bể nước cần lắp phao điện là bao nhiêu? để có thể lựa chọn phao đúng cách nhất.

1) Xác định mục đích sử dụng với công dụng chống tràn, chống ngập và độ sâu lắp phao điện:

Việc sử dụng phao điện để chống cạn, chống tràn, ... hoặc bơm nước thải, nước mưa tự động, ... tùy từng mục đích sử dụng của mỗi khách hàng, khách hàng có thể chọn loại phao vuông hoặc phao tròn đều được. Tuy nhiên về phần dây cáp dài bao nhiêu thì được xác định bởi độ sâu của bể chứa hoặc vùng cần bơm.

Trước đây chúng tôi có cung cấp loại phao điện 10m, phao điện 15m và phao điện 20m dây cáp, nhưng trên thị trường phần lớn sử dụng loại phao có chiều dài dây cáp là 2m, 3m, 5m nên hiện tại chúng tôi đã dừng bán loại phao 10m, 15m, 20m.

2) Xác định nơi đặt phao điện:

Đố với bể chứa, có các loại bể: Bể ngầm, bể nổi.

Bể nổi chia làm 3 loại: Bể xây, bể bằng bồn chứa inox, bể bằng bồn chứa nhựa, ...

Ngoài những nhu cầu chính còn có các loại nhu cầu cho: Bể bơi, bể cá, bể thủy sinh, ao cá, vuông tôm, ...

Sau đây tôi sẽ phân tích từng loại và từng địa hình lắp phao điện chống ngập và chống cạn:

Bể chứa nước sạch (nước ăn):

Bể chứa dưới:

Chưa nước từ nguồn nước của nhà máy vào, tích tụ sau khoảng thời gian sẽ đầy bể, khi bể phía trên cung cấp nước cho cả nhà sinh hoạt hết, nước sẽ được bơm từ bể này lên để làm đầy bể phía trên.

Bể chứa trên:

Bể này sử dụng để tăng áp lực, tạo dòng chảy từ phía trên dồn xuống. Vì áp lực nước của nhà máy nước không đủ để đẩy lên các tầng cao hoặc đẩy vào những thiết bị như bình nóng lạnh, vòi nước, ...

Bể chứa nước thải:

Bể chứa nước thải, nước mưa, nước sinh hoạt bơm từ vũng trũng lên vùng cao để thoát nước. Ở một mước nước mồi nhất định, khi mức nước dâng cao, hơn định mức, phao điện tự động đóng điện và tự động bơm nước thoát đi.

Bể cá, bể thủy sinh:

Bể bơi:

Ao cá, vuông tôm:

Phần 3: Sử dụng phao điện chống ngập, chống cạn cho từng chức năng. (Bài viết chi tiết)

1) Chỉ chống cạn (Hệ thống nước bơm ra khỏi bể): Sử dụng phao cho máy tăng áp, chỉ cần quan tâm tới bể nước còn nước mà không càn quan tâm đến bể nước còn bao nhiêu.



2) Chỉ chống ngập, chống tràn:

3) Chống cạn (Hệ thống bơm nước vào bể): Khi bể cạn sẽ kích hoạt bơm để bơm nước từ nơi khác đến bể.

4) Chống ngập và chống cạn:

4.1) Chống ngập và chống cạn trên cùng 1 phao cho 1 bể:

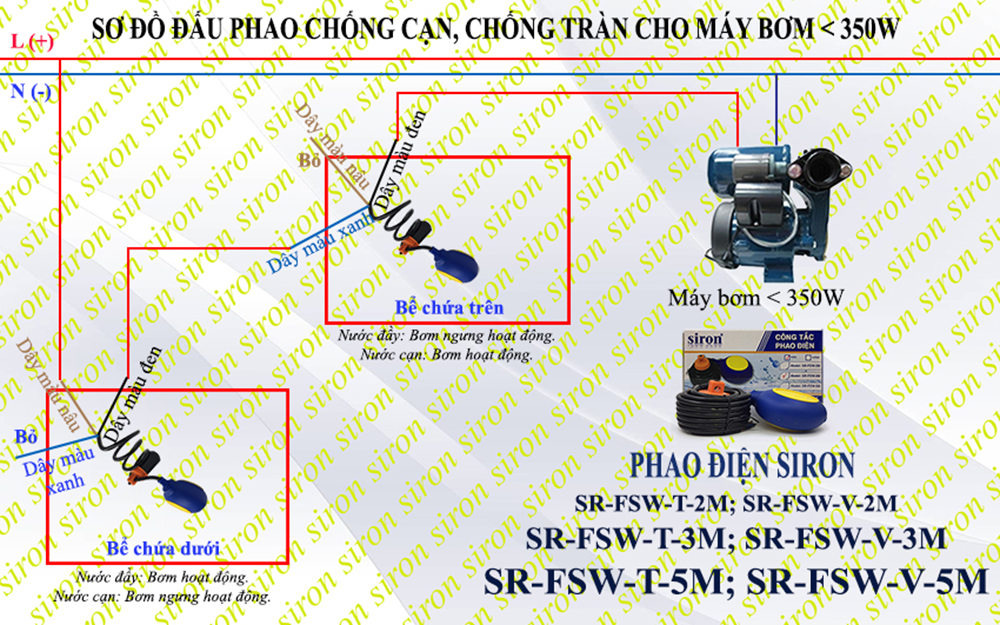

4.2) Chống ngập và chống cạn trên cùng 1 phao cho bể trên và 1 phao cho bể ngầm:

Quy ước:

Bể ngầm tích nước từ nguồn nước nhà máy là: Bể 1.

Bể chứa nước cho hộ gia đình đặt trên tầng thượng là: Bể 2.

Máy bơm bơm nước từ bể 1 lên bể 2 là: Bơm 1.

Máy bơm tăng áp bơm nước từ bể 2 đẩy vào đường ống sinh hoạt trong nhà là: Bơm 2.

Phao điện lắp ở bể 1 là: Phao 1.

Phao điện lắp ở bể 2 là: Phao 2.

Nguyên lý vận hành:

Khi bể 1 đủ nước để bơm 1 hoạt động, phao 1 sẽ đóng tiếp điểm.

Khi bể 2 đầy phao 2 sẽ đóng tiếp điểm cho bơm 2 hoạt động.

Khi mức nước ở bể 2 tụt, phao 2 đóng tiếp điểm cho máy 1 hoạt động. Lúc này phao 1 vẫn cho phép bơm 1 hoạt động. Cả phao 1 và 2 đều cho phép bơm 1 hoạt động thì bơm 1 mới hoạt động.

Khi bể 2 đầy, phao 2 sẽ ngắt máy bơm 1.

Khi mức nước ở bể 1 cạn, phao 1 ngắt máy bơm 1. Bơm 1 không hoạt động.

Người dùng nước ở bể 2 vơi đi, phao 2 cho phép bơm 1 hoạt động trở lại, (nhưng vì chúng ta đang giả thuyết bể 1 đang cạn nước, vậy phao 1 ngắt bơm 1) nên bơm 1 vẫn chưa hoạt động được.

Đến khi người dùng sử dụng cạn bể 2, phao 2 ngắt bơm 2, không cho phép bơm 2 hoạt động. Nếu nhà bạn có lắp van 1 chiều cho chiều xuống bở 1 nhánh khác thì nước chỉ chảy nhỏ chứ không mạnh như có bơm 2 hoạt động.

Đến khi bể 1 tích đủ lượng nước cần thiết để khởi động máy bơm 1 thì chu trình kia hoạt động tuần hoàn trở lại.



Nơi thường lắp: 1 bể chứa trên mái, nhưng không đủ áp lực để sử dụng nên phải sử dụng thêm bơm tăng áp. Do đó sẽ có 2 máy bơm, 2 phao cần đấu.

Máy bơm 1: Bể ngầm (Chứa nước từ nhà máy chảy vào)
Máy bơm 2: Bơm nước từ bể chứa trên để tăng áp suất cho các vòi nước và thiết bị như: Bình nóng lạnh, máy giặt, ...

4.3) Chống cạn cho bể ngầm, chống tràn cho bể chứa trên. Hai phao cho 1 máy bơm nước.
