HƯỚNG DẪN SỬ DỤNG

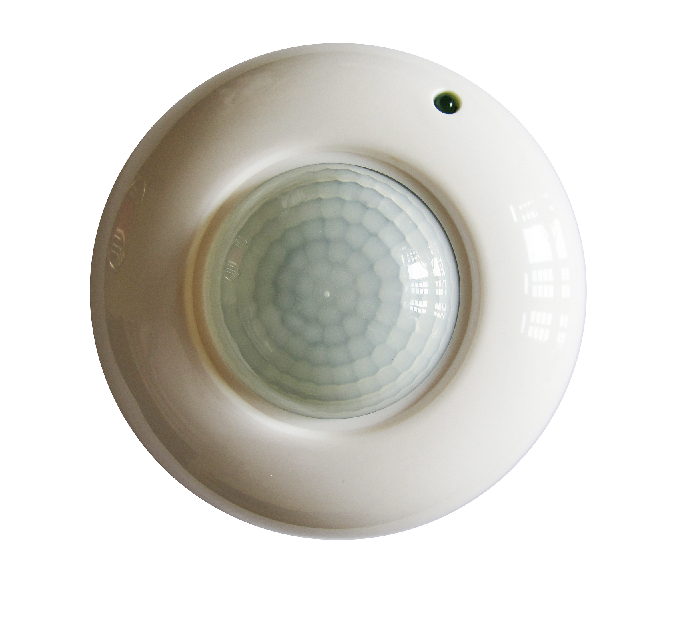

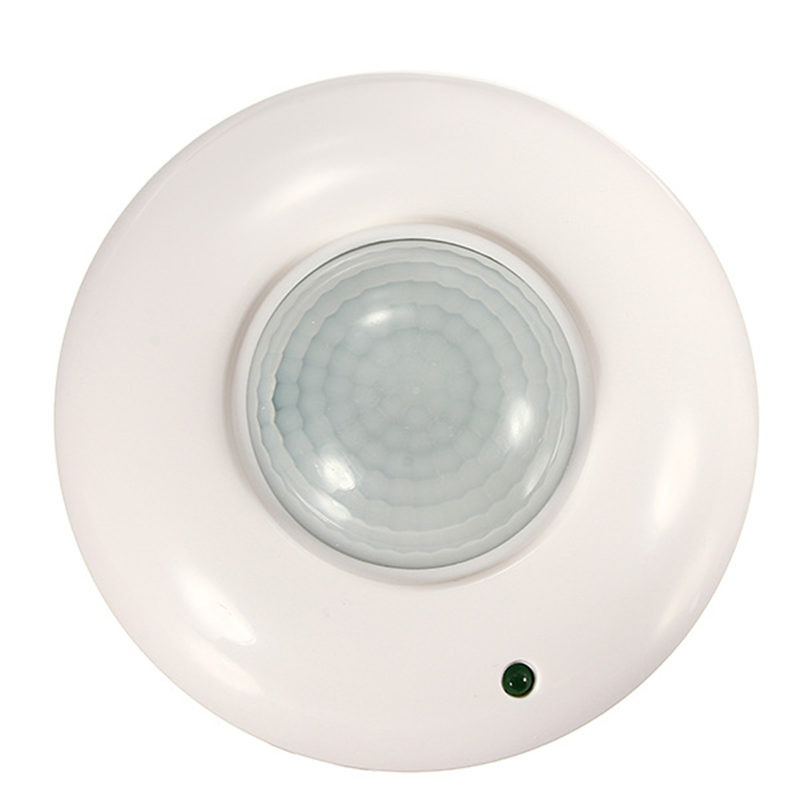

CÔNG TẮC CẢM ỨNG HỒNG NGOẠI CHUYỂN ĐỘNG GẮN NỔITRẦN KAWASAN SS281
THÔNG TIN CHUNG:
Đây là thiết bị cảm ứng có sự di chuyển của các vật thể có thân nhiệt lớn hơn nhiệt độ môi trường kết hợp chức năng điều chỉnh độ sáng (lux) cảm ứng giúp tiết kiệm điện, vì có thể điều chỉnh chỉ mở đèn khi trời tối và có người di chuyển.
THÔNG SỐ SẢN PHẨM:
Điện áp nguồn: 180 ~ 240VAC.
Tần số: 50Hz.
Công suất tiêu thụ max: 300w( LED).
1200W(đèn sợi đốt)
Chiều cao lắp đặt: 2 – 4m
Bán kính và góc quét cảm ứng: 3- 6 m/ 145 độ.
Thời gian tự tắt: 10 giây – 8 phút
Độ sáng làm việc: 3 – 2000 LUX( điều chỉnh).
Cấp độ chống nước: IP20 ( Lắp vào trong nhà)
Kích thước: 11.5x 5.5cm

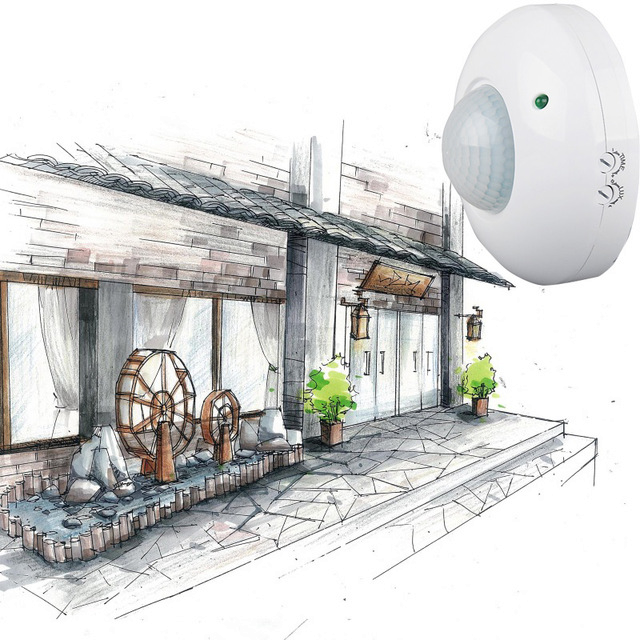

ỨNG DỤNG:
Ứng dụng cơ bản nhất của cảm ứng là dùng để tắt mở đèn cho NhàVệ Sinh, Phòng Khách, Nhà Bếp, Nhà Kho, Showroom, Phòng Chờ, Garage, Hành Lang-Cầu Thang Khách Sạn hoặc nhà ở…
HƯỚNG DẪN SỬ DỤNG:
Khi trời tối nếu có người di chuyển trong khu vực quét cảm úng, lập tức tiếp điểm bên trong sẽ đóng công tắc để mở đèn (có thể lắp còi báo động khi có người đột nhập còi báo sử dụng điện áp 220v).
Ta lắp đặt cảm ứng nối với bóng đèn hiện có và điều chỉnh sao cho góc quét hướng về phía có người di chuyển, sau đó điều chỉnh 2 nút: nút thời gian tắt đèn , nút chỉnh độ sáng cảm ứng.
Ví dụ:
* Nút Thời gian: vặn nút thời gian ( TIME ) ở khoảng giữa là khoảng 3~4 phút sẽ tắt sau khi rời khỏi vùng cảm ứng. (thời gian điều chỉnh từ 10 giây đến 7 phút ).
* Nút Ánh Sáng: vặn nút LUX về phía mặt trăng thì chỉ cảm ứng khi không đủ ánh sáng (khi trời tối), chức năng này giúp tiết kiệm điện vì vào ban ngày thì có ánh sáng mặt trời nên sẽ không cảm ứng.
BẢO HÀNH:
Sản phẩm KAWA , KAWASAN được bảo hành đổi mới trong vòng 7 ngày kể từ ngày mua nếu do lỗi kỹ thuật với điều kiện hàng còn nguyên vẹn, không trầy xước, không cháy nổ hoặc không do lắp đặt sai và sử dụng sai hướng dẫn sử dụng.
Trong vòng 12 tháng tiếp theo được bảo hành sửa chữa miễn phí nếu có lỗi kỹ thuật.
Các lỗi không thuộc phạm vi bảo hành như:
-
Sử dụng quá công suất quy định
-
Lắp đặt sai gây nổ mạch
-
Bị nước vào do lắp đặt không đúng hướng dẫn
-
Sản phẩm bị vỡ, nứt do va chạm, rơi rớt hoặc cháy nổ
-
Các trường hợp do thiên tai, hỏa hoạn không được bảo hành
-
Sử dụng ở môi trường bụi ẩm, hóa chất gây rỉ sét làm hỏng mạch
-
Sau thời gian 12 tháng chúng tôi vẫn nhận bảo hành sửa chữa tính phí và sẽ miễn phí những lỗi nhỏ và chi phí phát sinh dưới 30,000đ / sản phẩm.
CÁCH LẮP ĐẶT:
Tắt nguồn điện trước khi tháo lắp.
Xoáy nắp phía dưới theo chiều kim đồng hồ,luồn dây điện ở phía dưới nắp lấy tua vít xoáy ốc.
Lựa chọn vị trí cố định vít ốc phía dưới và cố định nó, hướng mắt cảm ứng về phía luôn có người qua lại.
Lắp nắp che ngược chiều với lúc mở nắp.

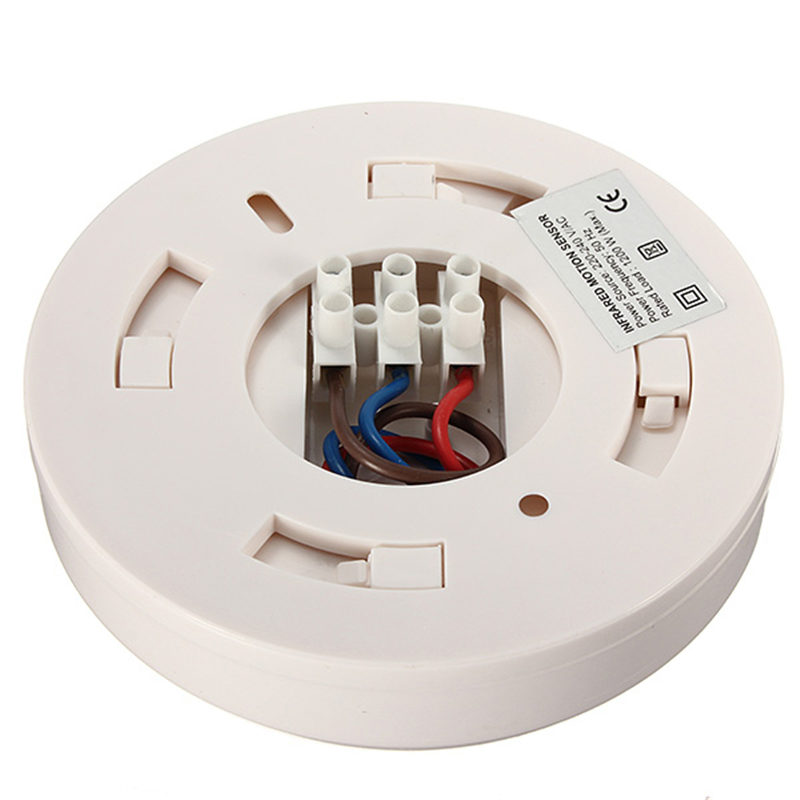

Kết nối dây nguồn L : dây nguồn 220v vào, N: đấu chung 220v vào và 1 dây ra tải., L’: ra tải.
Lưu ý: nếu muốn thử ánh sáng ban ngày, bạn chỉnh núm LUX hướng về mũi tên hình mặt trời.
Không lắp đặt thiết bị gần vật cản làm che mắt cảm ứng.
Tránh đặt thiết bị ở những nơi có nhiệt độ môi trường cao ví dụ như điều hòa, lò sưởi ấm…
Vì sự an toàn bạn không tự mở thiết bị khi không hiểu biết về thiết bị.
Để tránh hư hỏng không mong muốn của sản phẩm bạn nên lắp thêm cầu chì hoặc thiết bị bảo vệ an toàn khác.
BẢNG GIÁ BÁN BUÔN
NƠI MUA
NHÀ PHÂN PHỐI
CÔNG TY TNHH TM&DV THẾ GIỚI MỚI
CỬA HÀNG BÁN LẺ
CỬA HÀNG BÁN LẺ ONLINE
Liên hệ: 0974 78 1669 / 096 986 7050
Instuction
các Cảm Biến Chuyển Động Chuyển Đổi thông qua độ nhạy tốt detector, mạch tích hợp.nó tập hợp thuyết tự động, thuận tiện, an toàn, tiết kiệm năng lượng và thực tiễn chức năng.các phát hiện rộng lĩnh vực này là bao gồm máy dò. nó hoạt động bằng cách nhận của con người chuyển động tia hồng ngoại.khi một người bước vào lĩnh vực phát hiện, nó có thể bắt đầu tải cùng một lúc và xác định tự động ngày và đêm.của nó cài đặt rất thuận tiện và sử dụng của nó là rất rộng. nó có chức năng của năng lượng chỉ định và phát hiện chỉ.
đặc điểm kỹ thuật
Nguồn điện: 110 V-240/AC
Phạm Vi phát hiện: 360 °
Tần Số nguồn: 50Hz
Nhiệt Độ làm việc:-20 ° C ~ + 40 ° C
môi trường xung quanh Ánh Sáng: 3-2000LUX (điều chỉnh)
Độ Ẩm làm việc: < 93% RH
thời gian Trì Hoãn: min: 10sec±3sec Max: 7min±2min
Chiều Cao lắp đặt: 2.2-4 m
công suất Tiêu Thụ: Wát 0.45 (làm việc) 0.1 Wát (tĩnh)
đánh giá Tải: 1200 Wát (đèn sợi đốt) 300 Wát (tiết kiệm năng lượng đèn)
phát hiện Tốc Độ Chuyển Động: 0.6 ~ 1.5 mét/giây
Detection Khỏang Cách: 6 m max (24 ° C)
Chức năng:
1. có thể xác định ngày và đêm: người tiêu dùng có thể điều chỉnh làm việc ánh sáng môi trường xung quanh. Nó có thể làm việc vào ban ngày và vào ban đêm khi nó được điều chỉnh trên" mặt trời" vị trí( tối đa). Nó có thể làm việc trong ánh sáng môi trường xung quanh ít hơn 3 lux khi nó được điều chỉnh trên" trăng" vị trí( phút). Như cho các mô hình điều chỉnh, xin vui lòng tham khảo các mô hình thử nghiệm.
2. thời gian- chậm trễ được thêm vào liên tục: khi nhận được thứ hai sau khi tín hiệu cảm ứng cảm ứng đầu tiên, nó sẽ tính toán thời gian một lần nữa trên cơ bản của lần đầu tiên- chậm trễ còn lại.
3. thời gian- chậm trễ có thể điều chỉnh. Nó có thể được thiết lập theo cho người tiêu dùng mong muốn của. Thời gian tối thiểu là 10 giây& Plusmn; 3 giây. Tối đa là 7 phút& Plusmn; 2 phút.
Cài đặt:( xem hình)
1. tắt điện.
2. xoay theo chiều kim đồng hồ phía dưới- đứng và cất cánh. Dây điện vượt qua lỗ ở giữa của đáy- đứng.
3. phía dưới- đứng là cố định trên vị trí được lựa chọn với vít tăng cao.
4. kết nối điện và tải vào các kết nối- dây cột của cảm biến theo kết nối- dây sơ đồ.
5. cảm biến nhằm ở cửa dưới- đứng và quay chống chiều kim đồng hồ.
Thử nghiệm:
1. chuyển núm thời gian tối thiểu(-) vị trí chống chiều kim đồng hồ. Biến lux núm để vị trí mặt trời chống chiều kim đồng hồ.
2. bật điện; kiểm soát tải và đèn chỉ dẫn cả hai đều không làm việc. Làm nóng trước 30 giây sau đó, tải và đèn chỉ thị phải được bật đồng bộ hóa. Trong trường hợp không có không có điện dẫn tín hiệu, tải nên được dừng lại làm việc trong 5-30sec, đèn chỉ thị được tắt.
3. sau khi cảm giác đầu tiên được hoàn thành, và nó sẽ cảm nhận một lần nữa sau khi 5~10sec. Tải nên làm việc. Khi không có điện dẫn tín hiệu trong đèn chỉ thị, tải nên được dừng lại làm việc trong 5-15sec.
4t. Urn lux núm chiều kim đồng hồ trên mức tối thiểu( mặt trăng vị trí). Nếu nó là điều chỉnh trong ít hơn 3 lux, inductor tải không nên làm việc sau khi tải ngừng làm việc. Nếu bạn bao gồm các phát hiện cửa sổ với các đối tượng mờ đục( khăn vv), tải làm việc. Trong mọi điều kiện tín hiệu cảm ứng, tải nên dừng lại làm việc trong 5-15sec.
Lưu ý: khi kiểm tra trong ánh sáng ban ngày, xin vui lòng chuyển lux núm để( mặt trời) vị trí, nếu không đèn cảm biến không thể làm việc!
Ghi chú:
1. thợ điện hoặc có kinh nghiệm con người có thể cài đặt nó.
2. tình trạng bất ổn các đối tượng không thể được coi việc cài đặt cơ sở- mặt.
3. ở phía trước của phát hiện cửa sổ có Aren' t cản trở hoặc tình trạng bất ổn ảnh hưởng đến các đối tượng phát hiện.
4. tránh cài đặt nó gần nhiệt độ không khí thay đổi khu vực ví dụ: điều kiện không khí, sưởi ấm trung tâm, vv.
5. xin vui lòng đừng mở các trường hợp cho sự an toàn của bạn nếu bạn tìm thấy những hitch sau khi cài đặt.
6. nếu có một số khác biệt giữa hướng dẫn và chức năng sản phẩm có, xin vui lòng cho ưu tiên đến sản phẩm và xin lỗi không để thông báo cho bạn bổ sung.
một số vấn đề và giải quyết cách
Tải không làm việc:
Một. Kiểm tra sức mạnh và tải.
B. Cho dù chỉ số ánh sáng được bật sau khi cảm biến? Nếu có, xin vui lòng kiểm tra tải.
C. Nếu đèn báo không bật sau khi cảm biến, hãy kiểm tra xem ánh sáng làm việc tương ứng với ánh sáng môi trường xung quanh.
D. Hãy kiểm tra xem điện áp làm việc tương ứng với nguồn điện.
độ nhạy là người nghèo:
Một. Hãy kiểm tra xem ở phía trước của phát hiện cửa sổ có cản trở việc đó để nhận các tín hiệu.
B. Xin vui lòng kiểm tra nhiệt độ môi trường xung quanh.
C. Hãy kiểm tra xem các tín hiệu nguồn là trong các lĩnh vực phát hiện.
D. Hãy kiểm tra các cài đặt chiều cao.Cảm biến không thể đóng cửa tự động tải:
Một. Nếu có liên tục tín hiệu trong các lĩnh vực phát hiện.
B. Nếu thời gian trễ được thiết lập để dài nhất.
C. Nếu điện tương ứng với các hướng dẫn.
D. Nếu nhiệt độ không khí thay đổi gần cảm biến, điều hòa không khí hoặc sưởi ấm trung tâm souce.
