CÔNG TẮC CẢM ỨNG CẦU THANG, CẢM ỨNG GẮN TƯỜNG

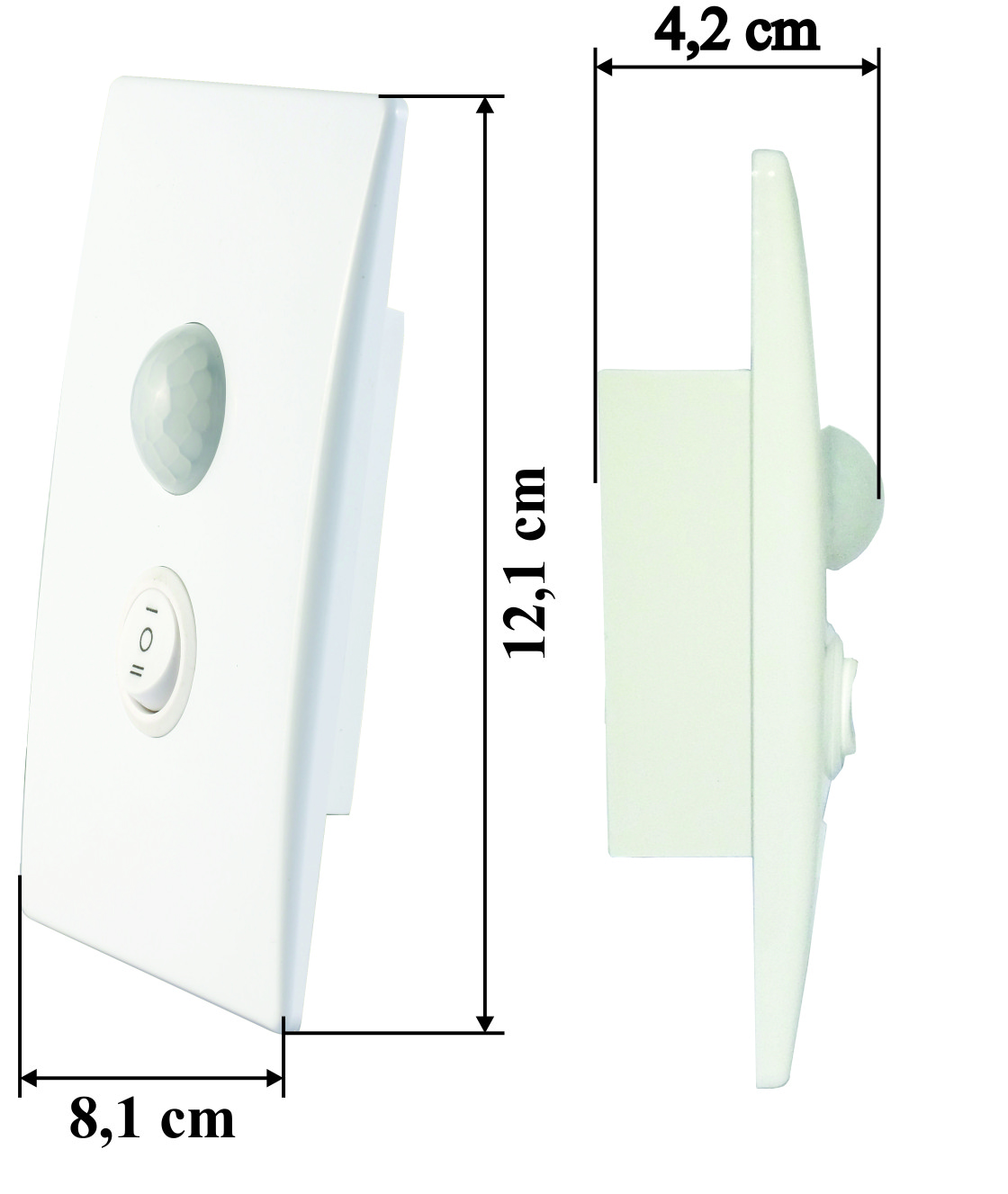

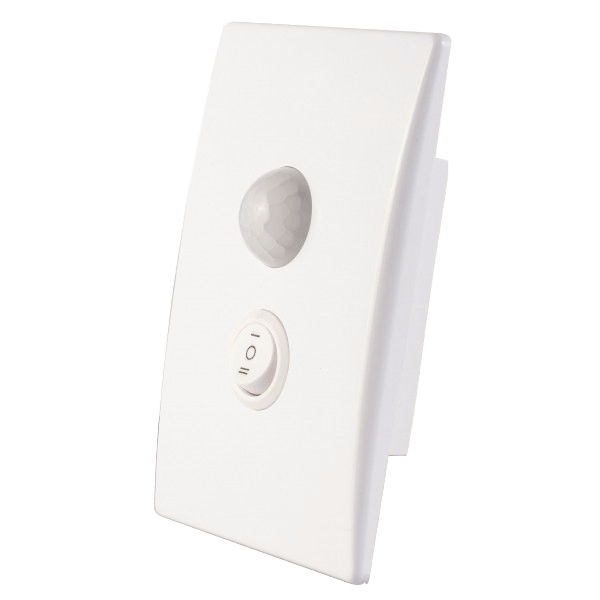

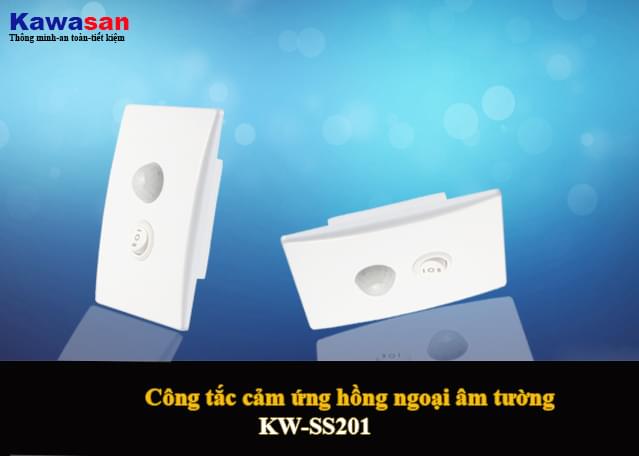

Mô tả công tắc cảm ứng cầu thang, hành lang cảm ứng hồng ngoại âm tường Kawasan SS201
1-GIỚI THIỆU:
Đây là thiết bị cảm biến thân nhiệt chuyển động của con người. Tự động bật công tắc đèn khi có người di chuyển trong vùng quét, kết hợp với chức năng điều chỉnh được.
trong môi trường đủ sáng thì không cần mở đèn. Với đặc tính phát hiện chuyển động liên tục nên thời gian mở đèn được di trì trong khoảng cài đặt đến khi không còn sự di chuyển nào trong vùng quét thì thiết bị sẽ đếm thời gian và sẽ tự động tắt đúng theo thời gian đã chỉnh.
2-ỨNG DỤNG:
Mở -Tắt đèn tự động cho cầu thang, đèn hành lang, nhà xe …
3-LỢI ÍCH:
- An toàn cho trẻ em và người già khi đi vệ sinh phải mò công tắc để bật đèn cầu thang, nhà vệ sinh, tránh được các nguy cơ điện giật do rò rỉ điện hoặt tay ướt tiếp xúc với công tắc cơ truyền thống.
- Tiết kiệm điện năng vì khi tránh được trường hợp quên tắt điện mỗi khi rời khỏi, đặc biệt gia đình có trẻ em.
- Chống trộm khi lắp ở các vị trí cổng, ban công…vì khi đột nhập đèn sẽ bật sáng và kẻ trộm sẽ không dám vào nữa.
THÔNG SỐ KỸ THUẬT
- - Điện áp hoạt động: 110-240VAC/50-60Hz

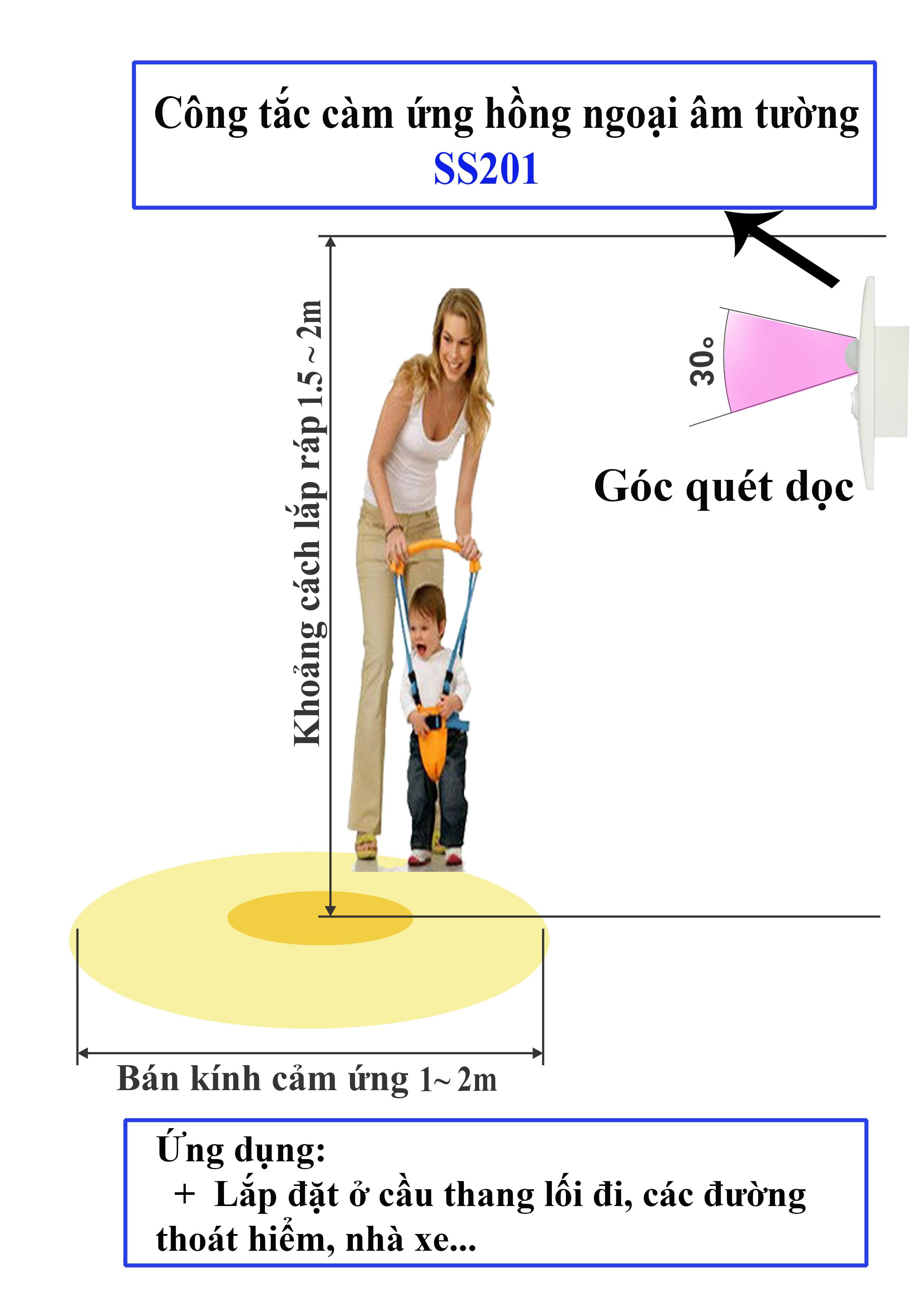

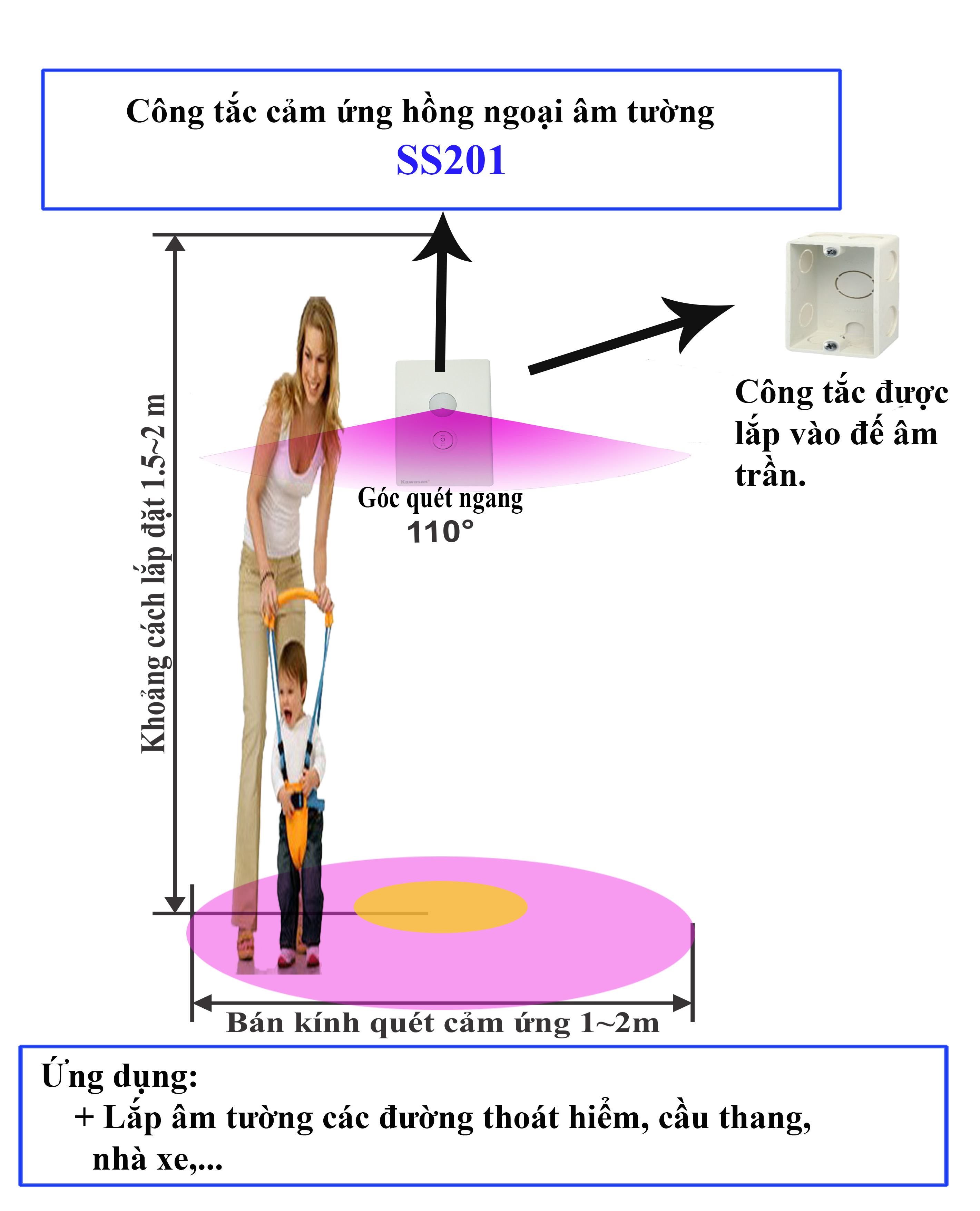

- - Góc quét : 360°/110°
- - Khoảng cách quét :0,5-1m(nhiệt độ > 32°C), 1-2m(nhiệt độ < 28°C)
- - Thời gian điều chỉnh tự tắt :05 giây ,1 phút ,5 phút ,8 phút
- - Độ sáng chỉnh cảm biến hoạt động:10LUX(tối) hoặc 2000LUX(sáng)
- - Nhiệt độ hoạt động : -10+40°C
- - Công suất tiêu thụ không tải: <0.5W
- - Công suất ra tải : 1200W(đèn sợi đốt ),250W(LED )
- - Độ cao lắp đặt âm tường:1.2-1.5m.
HƯỚNG DẪN SỬ DỤNG CÔNG TẮC CẢM ỨNG CẦU THANG
CHỨC NĂNG CÁC NÚT CHỈNH:
- Công tắc :vị trí “-“ là OFF, “=” là ON, “O” là AUTO

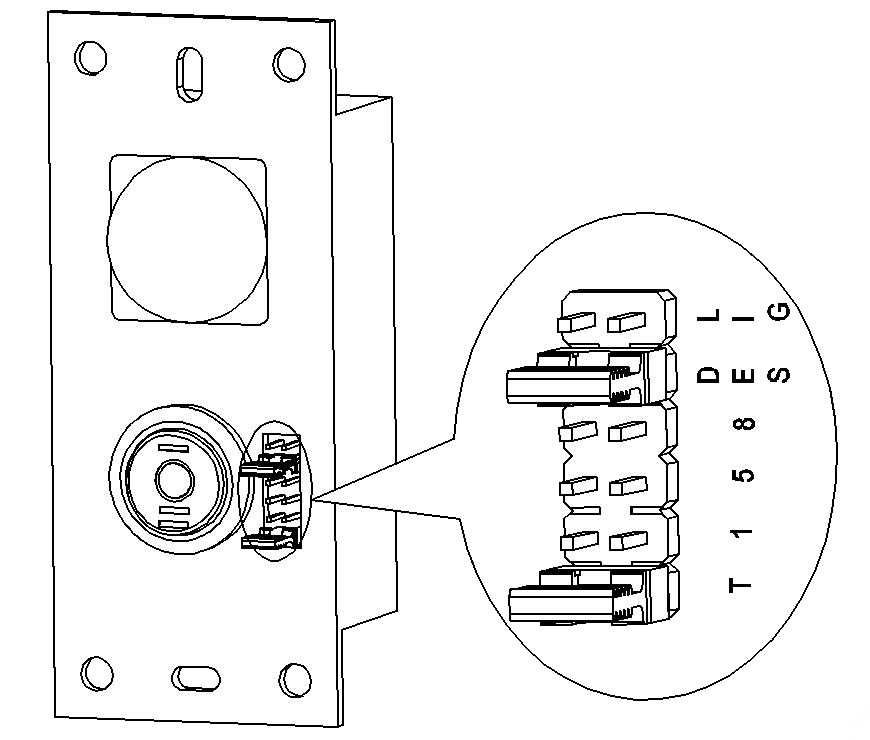

- Vị trí jump chọn độ LUX (DES/LIG):Điều chỉnh chế độ nhận biết môi trường sáng hay tối để kích hoạt chế độ cảm biến hồng ngoại:
-Nếu người dùng gắn jump LUX tại vị trí “DES “thì cảm biến sẽ luôn luôn được kích hoạt trạng thái sẵn sàng để nhận chuyển động thân nhiệt trong vùng quét để bật đèn nghĩa là sẽ cảm ứng cả ngày lần đêm.
-Nếu người dùng gắn jump LUX tại vị trí “LIG” “thì cảm biến chỉ được kích hoạt trạng thái nhận chuyển động thân nhiệt trong vùng quét để bật đèn khi môi trường thiếu ánh sáng (tối) nghĩa là chỉ cảm ứng bật đèn trong môi trường tối
- Khi thiết bị đã cảm biến bật đèn thì chế độ cảm biến sáng/tối không còn ảnh hưởng đến quá trình cảm biến thân nhiệt chuyển động trong chu kỳ đó
- Vị trí jump Time chọn thời gian trễ( có 4 vị trí ) :Điều chỉnh thời gian tự tắt,trong khoảng thời gian có thể chỉnh tự tắt theo các vị trí chọn Jump
+ Vị trí “T” là 5 giây + Vị trí “5” là 1 phút
+ Vị trí “1” là 1 phút + Vị trí “8” là 8 phút
Thời gian trễ này sẽ được bắt đầu tính lại trong chu kỳ cảm ứng mới.
CÁCH LẮP ĐẶT VÀ ĐẤU DÂY:

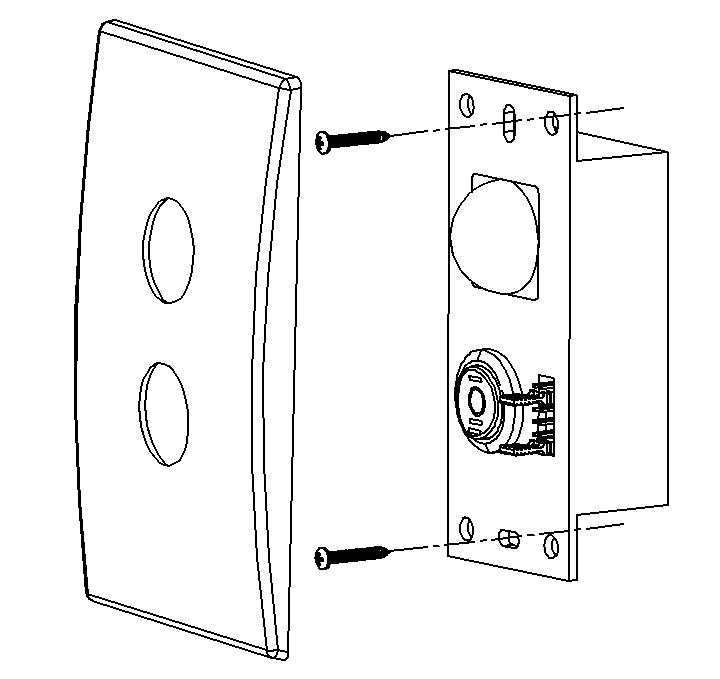

1-Cách lắp đặt: Gắn âm tường

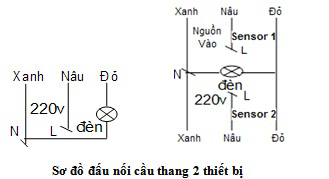

2-Cách đấu dây:
CHÚ Ý:
- Tắt nguồn điện trước khi đấu nối thiết bị.

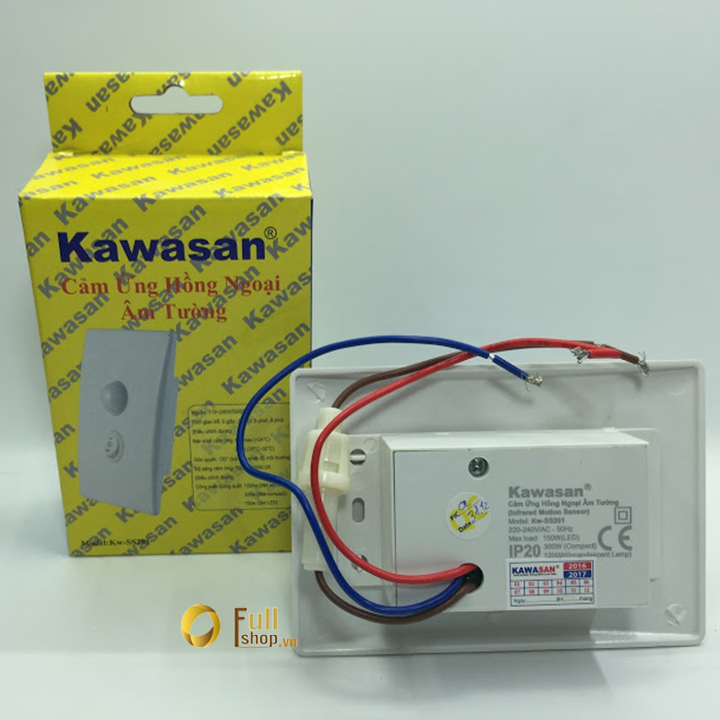

- Kết nối dây nguồn và tải cho cảm ứng như sơ đồ trên (Dây Xanh và Nâu đấu vào nguồn điện 220V ,Dây Xanh và Dây Đỏ ra đèn)
- Không lắp thiết bị trong vùng gần mặt phản chiếu tốt như gương,mặt gỗ bóng
- Không lắp thiết bị trong vùng có tác nhân của gió làm chuyển động như rèm cửa,cây cối
KIỂM TRA THIẾT BỊ:
Di chuyển cắt tia :Nhạy Di chuyển dọc theo tia :kém nhạy
Gắn jump TIME về mức thấp nhất (T). Gắn jump LUX vị trí “DES”để kiểm tra
MỘT SỐ VẤN ĐỀ THƯỜNG XẨY RA VÀ CÁCH KHẮC PHỤC:
- Tải không làm việc (bóng đèn không sáng):
a. Kiểm tra nguồn điện vào bóng đèn kết nối với cảm ứng đã có điện ra chưa?.
b. Kiểm tra lại xem bóng đèn cò vấn đề gì không?.
c. Kiểm tra jump Lux đã phù hợp với ánh sáng làm việc của môi trường chưa?.
a. Kiểm tra phía trước mắt cảm ứng xem có bị che khuất bởi vật cản không?.
b. Kiểm tra xem nhiệt độ môi trường có quá cao không?.
c. Kiểm tra xem có bị nhiễu tín hiệu trong vùng làm việc không?.
d. Kiểm tra chiều cao lắp đặt.
- Cảm ứng không thể tự tắt tải: (đèn sáng không tắt)
a. Kiểm xem xung quanh có thân nhiệt liên tục di chuyển trong vùng cảm ứng không?
b. Thời gian trễ có dài quá không?
c. Kiểm tra lại xem việc lắp đặt dây điện đã đúng chưa?
d. Kiểm xem có sự thay đổi nhiệt độ môi trường gần cảm ứng, gần thiết bị điều hoà nhiệt độ, gần lò sưởi ấm. v.v…không?
