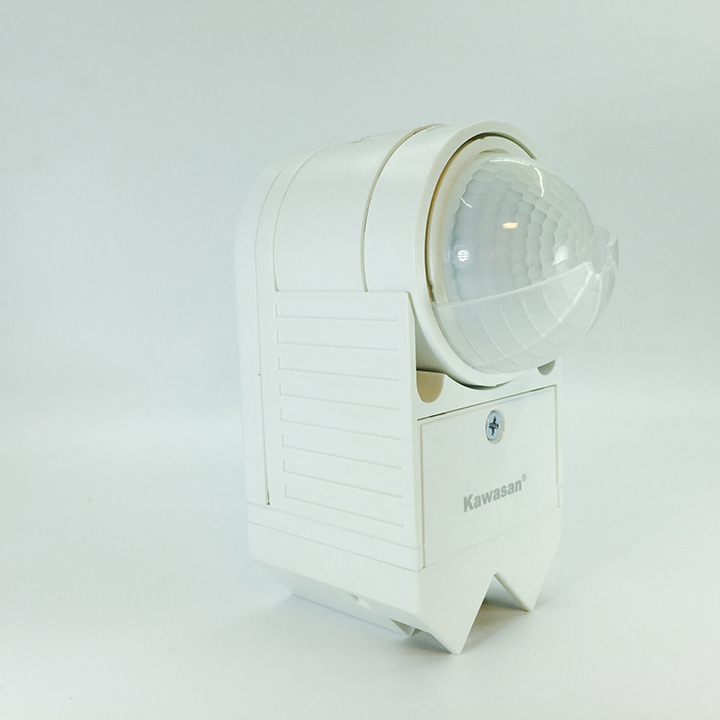

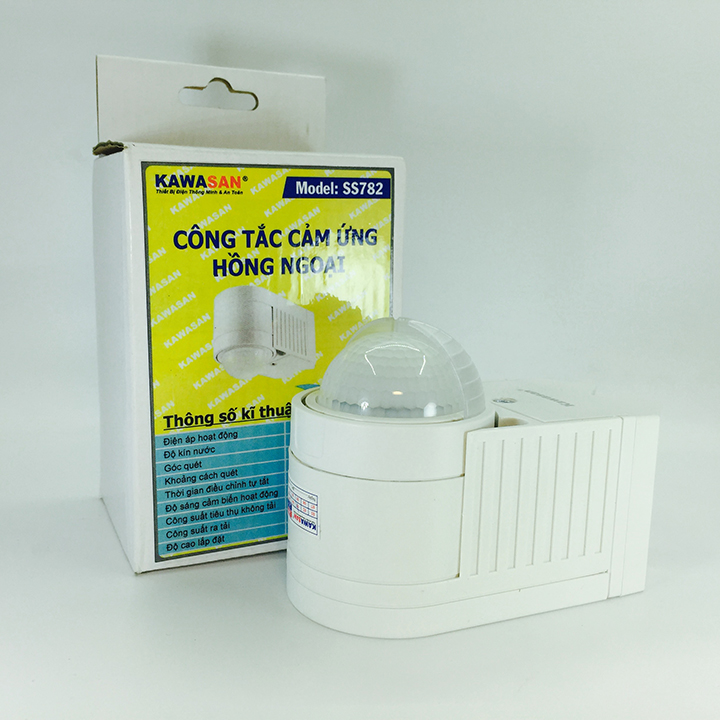

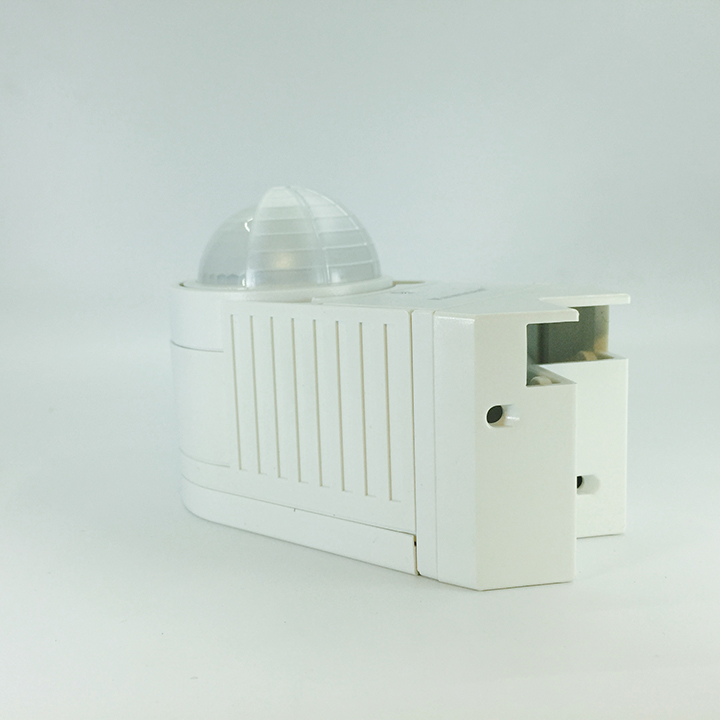

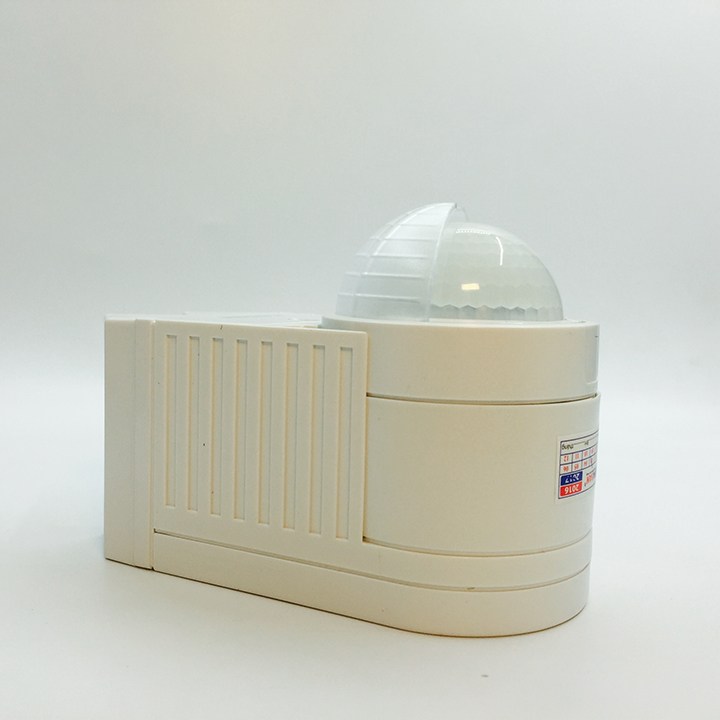

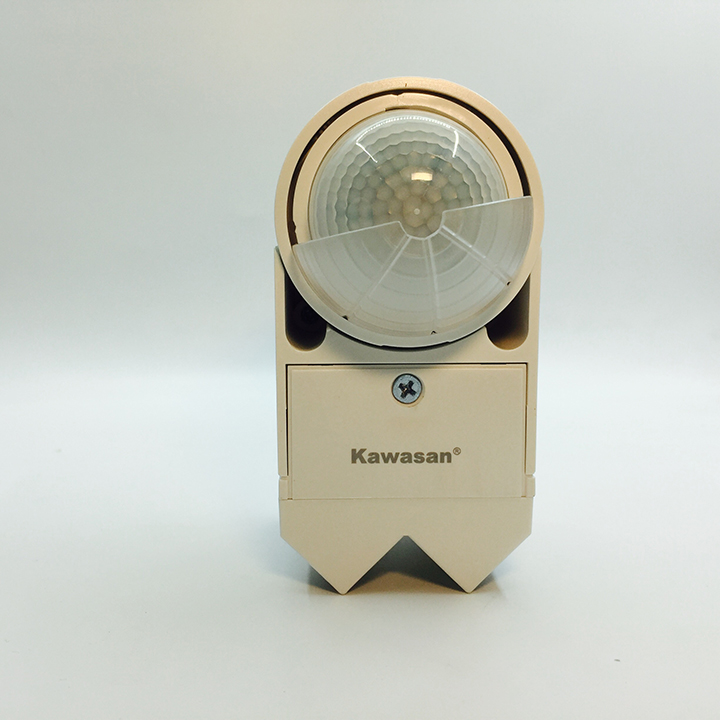

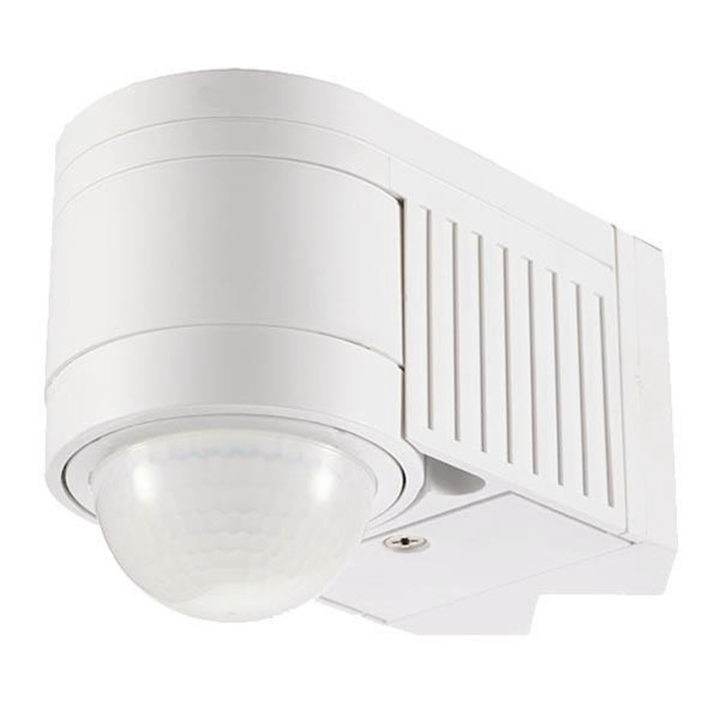

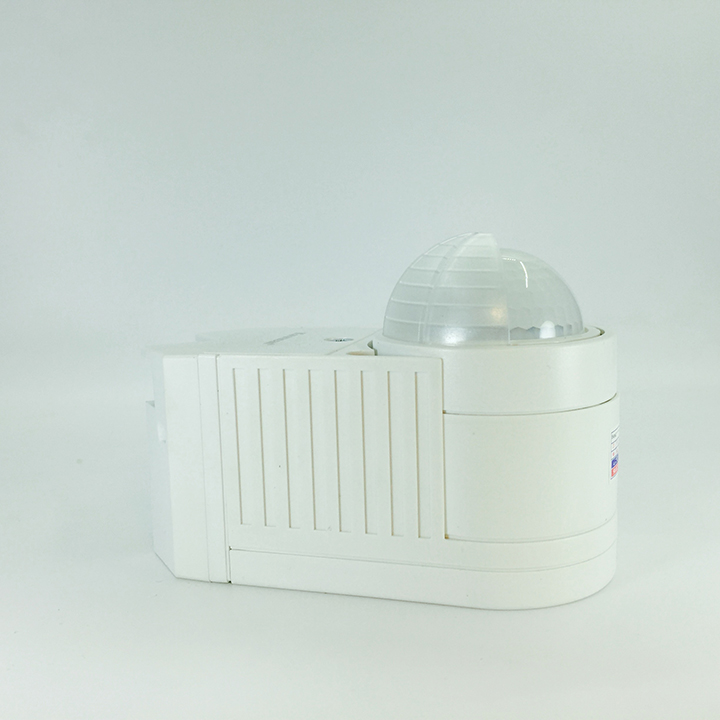

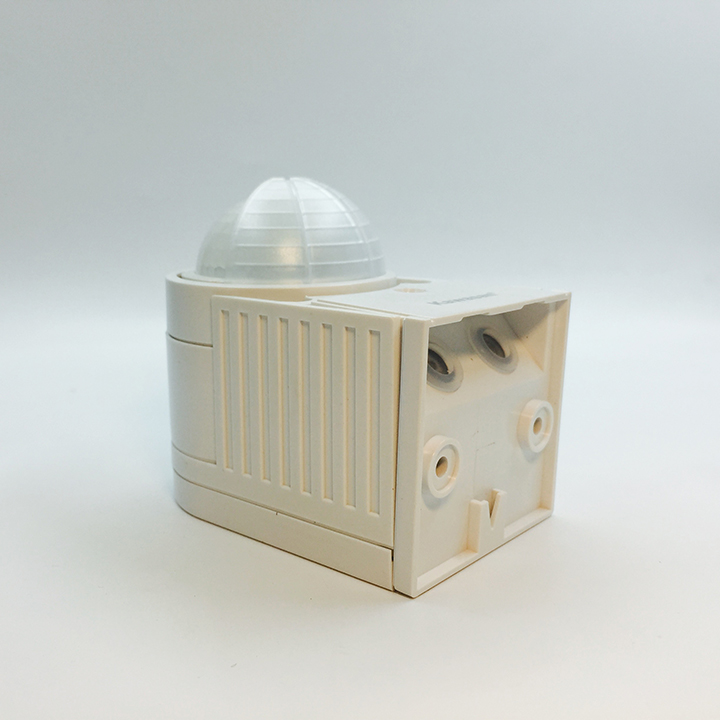

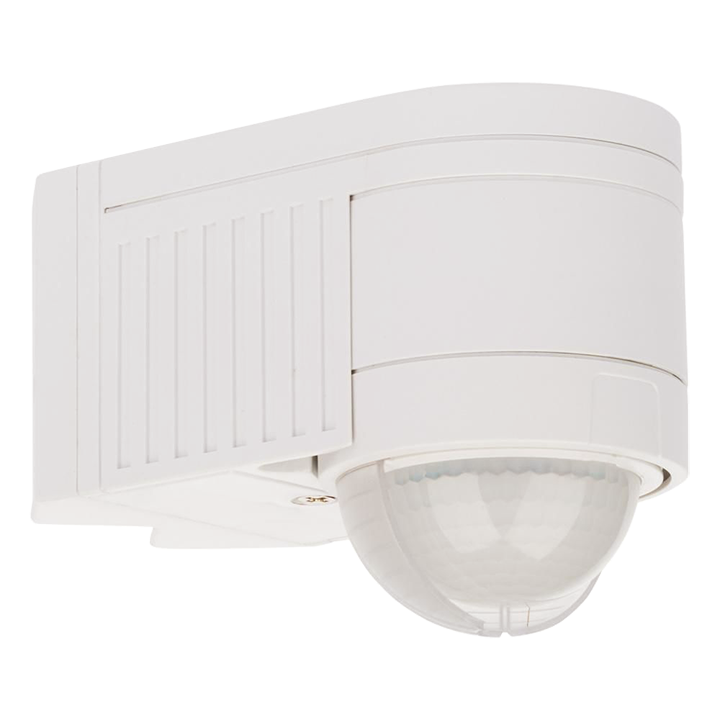

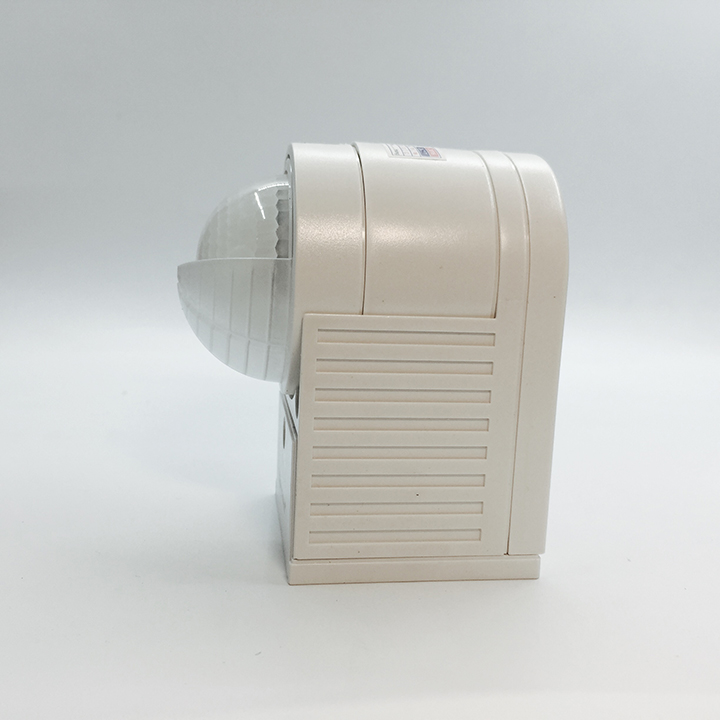

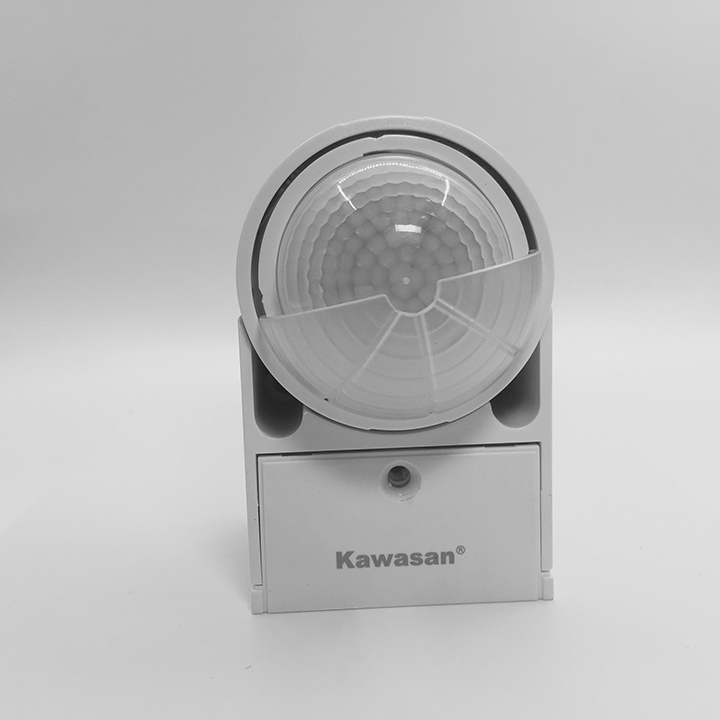

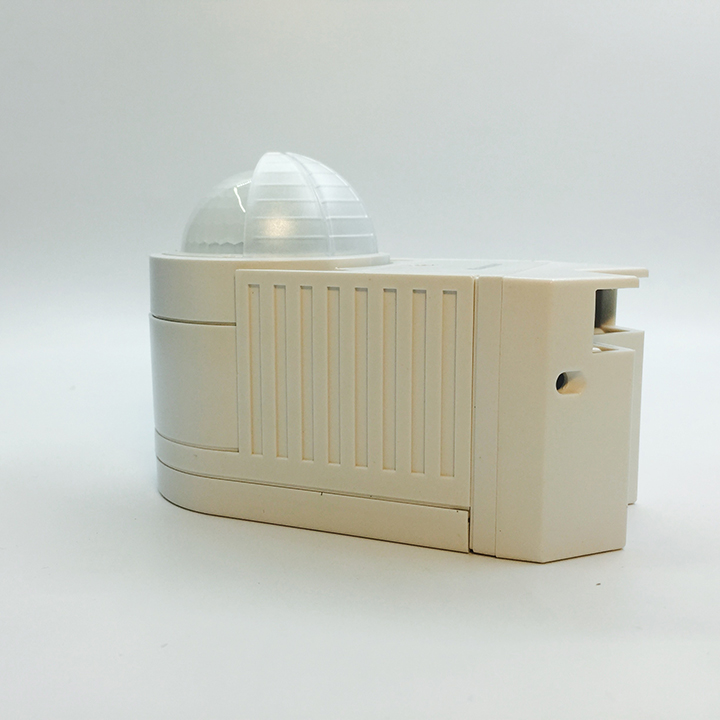

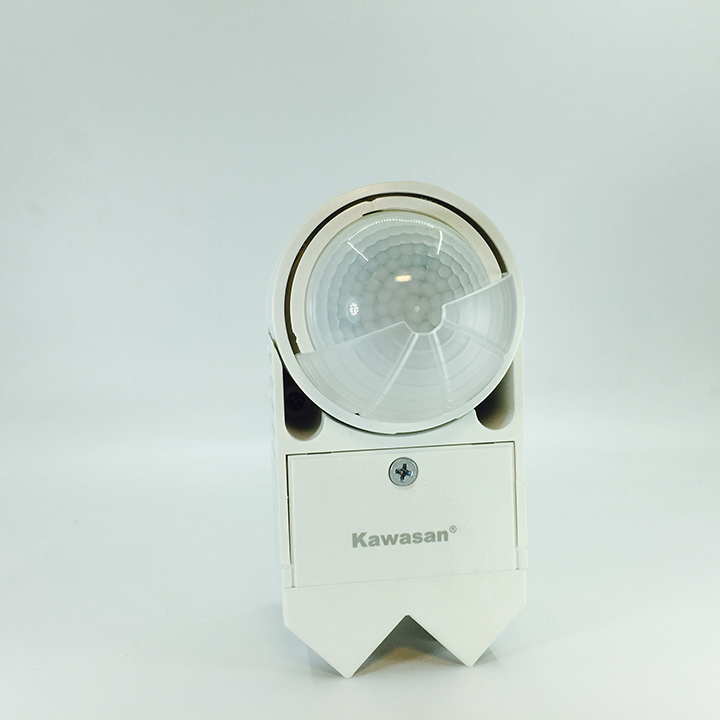

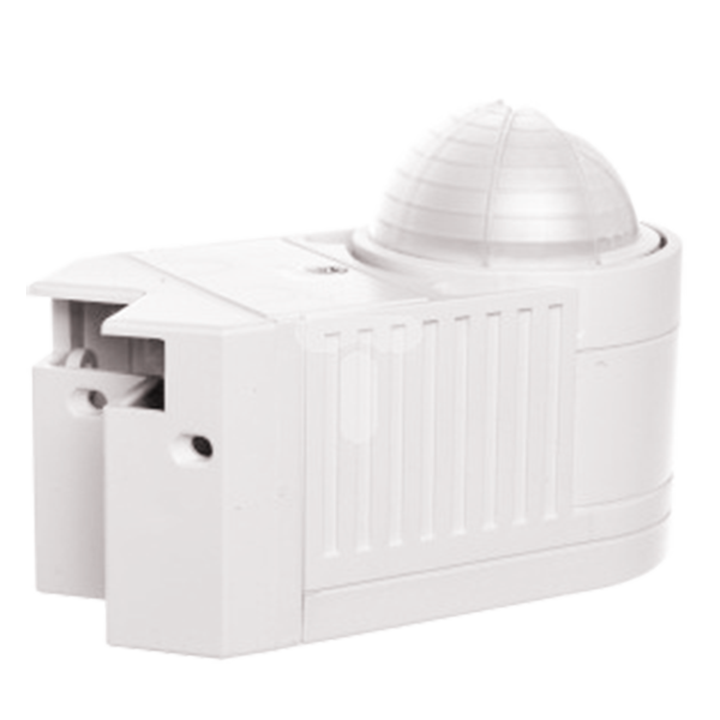

Công tắc cảm ứng hồng ngoại chuyển động gắn tường Kawa SS782

1. GIỚI THIỆU:

Đây là thiết bị cảm biến thân nhiệt chuyển động của con người. Tự động bật công tắc đèn khi có người di chuyển trong vùng quét, kết hợp với chức năng điều chỉnh được trong môi trường đủ sáng thì không cần mở đèn. Với đặc tính phát hiện chuyển động liên tục nên thời gian mở đèn được di trì trong khoảng cài đặt đến khi không còn sự di chuyển nào trong vùng quét thì thiết bị sẽ đếm thời gian và tự động tắt đúng theo thời gian đã chỉnh.

2. ỨNG DỤNG:

Mở -Tắt đèn tự động cho nhà vệ sinh, cầu thang, đèn hành lang, ban công gia đình, khách sạn. Báo trộm, … .

Lắp thêm vào thiết bị chiếu sáng đang có sẵn trong gia đình, nhà máy, khách sạn, văn phòng, ... để tự động tắt và bật.

3. LỢI ÍCH:

- An toàn cho sức khỏe của người sử dụng vì không phải thường xuyên chạm vào công tắc điện, đặc biệt là công tác tại Nhà Vệ Sinh vì theo các nhà vệ sinh học công bố thì công tắc điện là nới chứa ổ vi trùng lây nhiểm bệnh truyền nhiễm.

- An toàn cho trẻ em và người già khi đi vệ sinh phải mò công tắc để bật đèn cầu thang, nhà vệ sinh, tránh được các nguy cơ điện giật do rò rỉ điện hoặt tay ướt tiếp xúc với công tắc cơ truyền thống.

- Tiết kiệm điện năng vì khi tránh được trường hợp quên tắt điện mỗi khi rời khỏi, đặc biệt gia đình có trẻ em.

- Chống trộm khi lắp ở các vị trí cổng, ban công, … vì khi đột nhập đèn sẽ bật sáng và kẻ trộm sẽ không dám vào nữa.

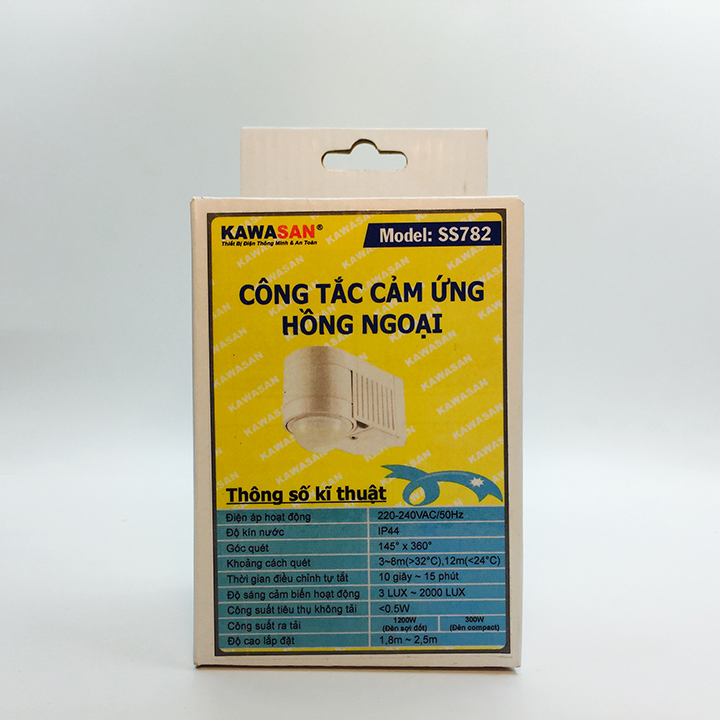

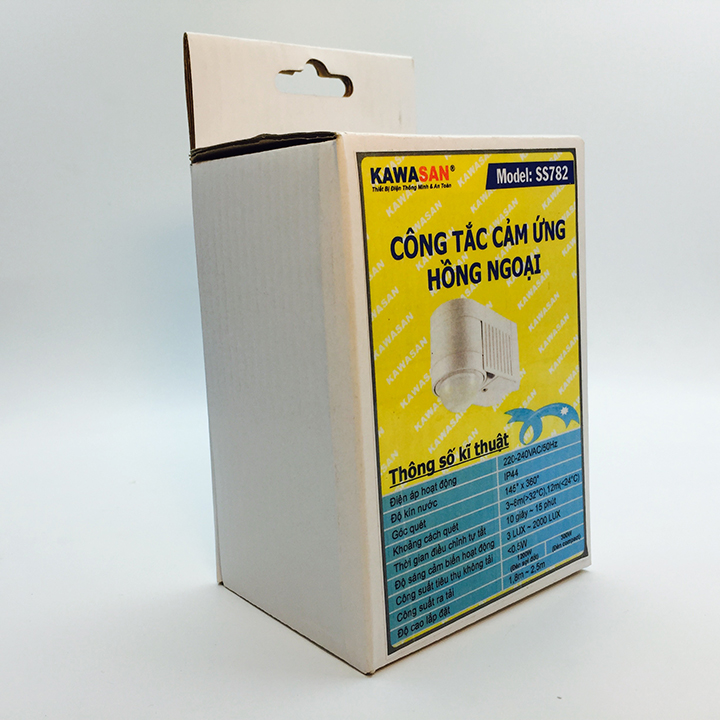

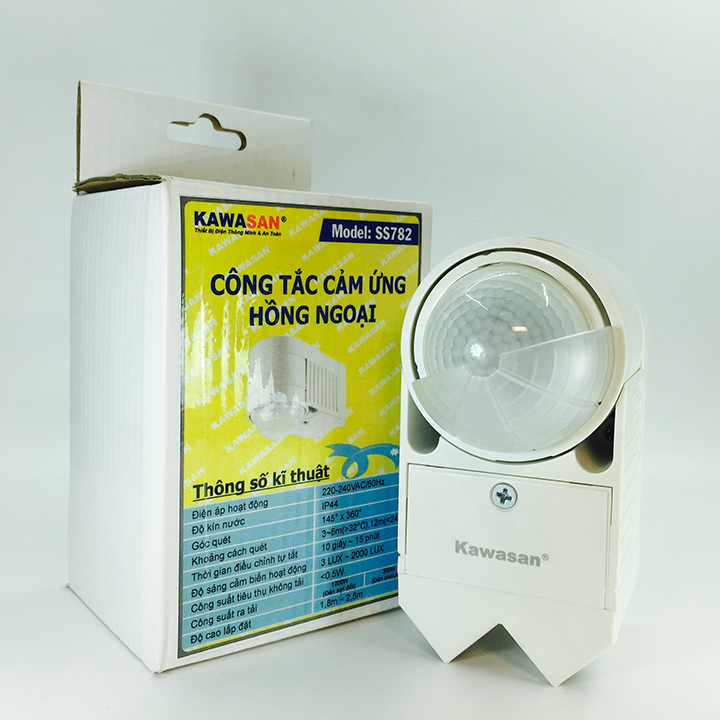

4. THÔNG SỐ KỸ THUẬT

Điện áp nguồn: 180 ~ 230V.

Cấp độ kín nước: IP44 (lắp được ngoài trời)

Tần số: 50 Hz.

Công suất chịu tải: 1200W(sợi đốt), 300W(LED).

Góc quét: 180^o.

Góc quét từ trái sang phải: 145^o

Khoảng cách cảm ứng: 3 ~8m (nhiệt độ từ 25 đến 32 độ C); 12m (nhiệt độ < 25 độ C).

Độ cao lắp đặt trên tường, cột: từ 1,8 ~ 2,5m.

Điều chỉnh thời gian trễ từ 10 giây đến 15 phút.

Điều chỉnh độ sáng từ 3 lux (tối) đến 2000 lux (ánh sáng mạnh).

Công suất tiêu thụ không tải: 0.45W.

Công suất chịu tải: 1200W (đèn sợi đốt); 300W (đèn compact)

5. CHỨC NĂNG CÁC NÚT CHỈNH:

5.1 Nút Lux: Điều chỉnh chế độ nhật biết môi trường sáng hay tối để kích hoạt chế độ cảm biến hồng ngoại:

- Nếu người dùng cần đièu chỉnh nút Lux xoay về phía có hình "mặt trời" thì cảm biến sẽ luôn luôn được kích hoạt trạng thái sẵn sàng để nhận chuyển động thân nhiệt trong vùng quét để bật đèn, nghĩa là cảm ứng cả ngày và đêm đều sáng đèn.

- Nếu người dùng cần điều chỉnh nút Lux xoay về phía "3 Lux" thì cảm biến chỉ được kích hoạt trạng thái nhận chuyển động thân nhiệt trong vùng quét để bật đèn khi môi trường thiếu ánh sáng (trời tối), nghĩa là chỉ cảm ứng bật đèn trong môi trường tối (hoặc mờ tối tùy vào mức độ điều chỉnh nút Lux).

- Khi thiết bị đã cảm biến bật đèn thì chế độ cảm biến sáng / tối không còn ảnh hưởng đến quá trình cảm biến thân nhiệt chuyển động trong chu kỳ đó.

5.2 Nút Time: Điều chỉnh thời gian tự tắt, trong khoảng thời gian có thể chỉnh tự tắt từ 10 giây đến 15 phút. Thời gian trễ này sẽ được bắt đầu tính lại trong chu kỳ cảm ứng mới.

6. CÁCH LẮP ĐẶT VÀ ĐẤU DÂY:

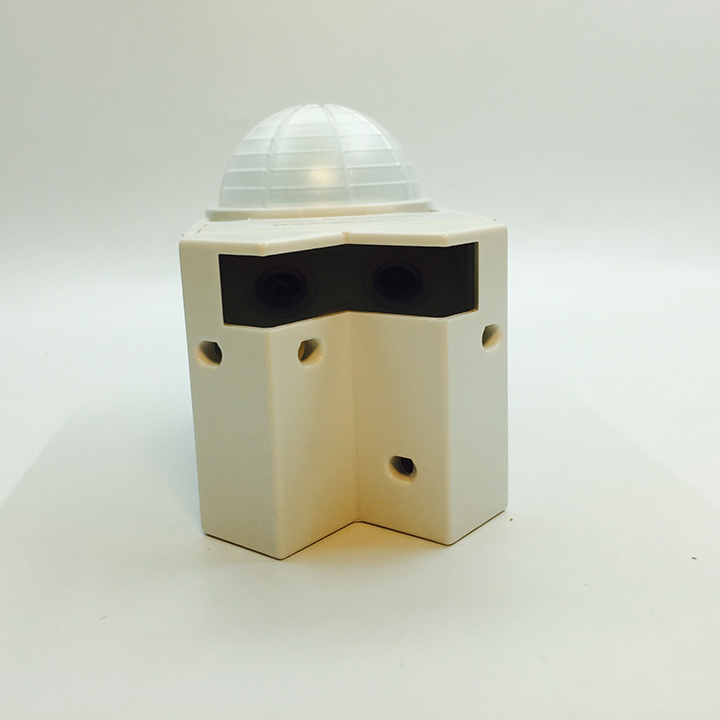

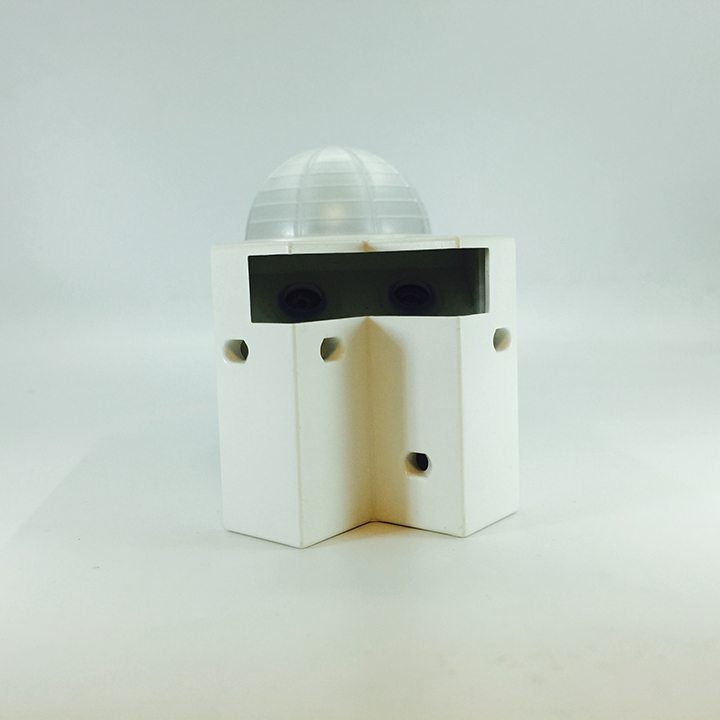

6.1 Cách lắp đặt: Gắn góc, cạnh tường, gắn ngoài trời, cột, ... .

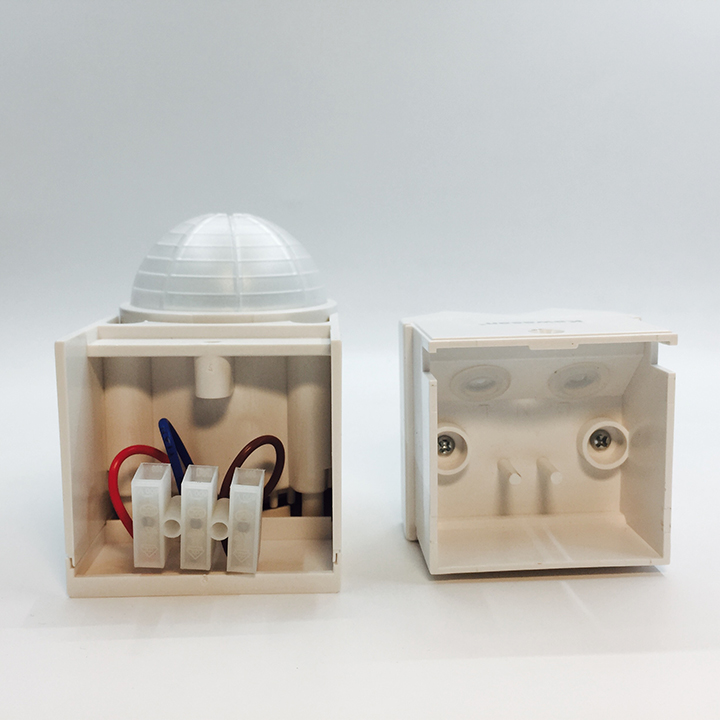

6.2 Cách đấu dây:

CHÚ Ý:

1. Tắt nguồn điện trước khi đấu nối thiết bị.

2. Kết nối dây nguồn và tải cho cảm ứng như sơ đồ trên (Teminal N và L đấu vào nguồn điện 220V, N và L' ra đèn).

3. Không lắp thiêt bị trong vùng gần mặt phản chiếu tốt như gương, mặt gỗ bóng.

4. Không lắp thiết bị trong vùng có tác nhân của gió làm chuyển động như rèm của, cây cối.

5. Giới hạn góc quét rộng bằng cách gắn miếng nhựa quanh ray mắt cảm biến.

7. KIỂM TRA THIẾT BỊ:

Xoay nút Time về mức thấp nhất (10s), xoay ngược chiều kim đồng hồ. Xoay nút Lux về hướng hình mặt trời để kiểm tra.

8. MỘT SỐ VẤN ĐỀ THƯỜNG XẢY RA VÀ CÁCH KHẮC PHỤC:

1. Tải không làm việc:

a. Kiểm tra nguồn điện vào bóng đèn kết nối với cảm ứng đã có điện ra chưa?.

b. Kiểm tra lại xem bóng đèn có vấn đề gì không?

c. Kiểm tra nút chỉnh Lux đã phù hợp với ánh sáng làm việc của muôi trường chưa?

2. Độ nhạy kém:

a. Kiểm tra phía trước mắt cảm ứng xem có bị che khuất bởi vật cảm không?

b. Kiểm tra xem nhiệt độ môi trường có quá cao không?

c. Kiểm tra xem có bị nhiễu tín hiệu trong vùng làm việc không?

3. Cảm ứng không thể tự tắt tải: (đèn sáng không tắt)

a. Kiểm tra xem có thân nhiệt liên tục di chuyển trong vùng cảm ứng không?

b. Thời gian trễ điều chỉnh có dài quá không?

c. Kiểm tra lại xem việc lắp đặt dây điện đã đúng chưa?

d. Kiểm tra xem có sự thay đổi nhiệt độ môi trường gần cảm ứng, gần thiết bị điều hòa nhiệt độ, gần lò sưởi ấm, ... không?
