HƯỚNG DẪN SỬ DỤNG

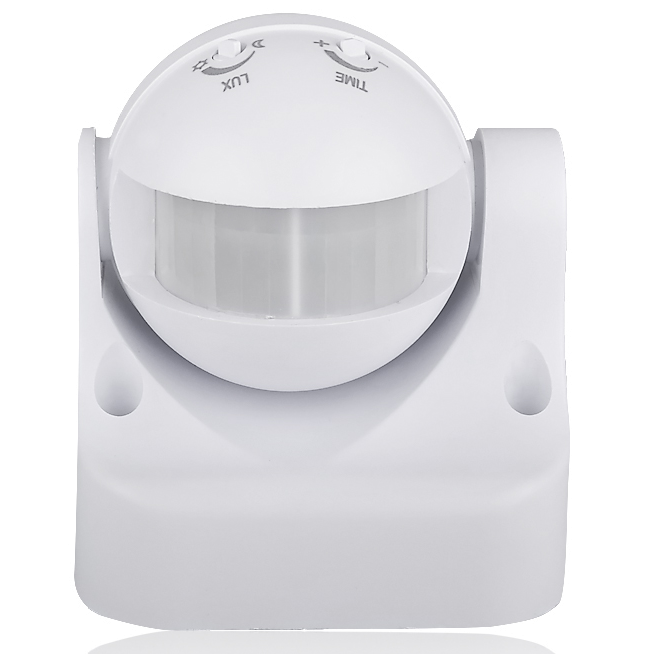

THIẾT BỊ CẢM ỨNG HỒNG NGOẠI : Kw – SS79
Giới thiệu :
Đây là thiết bị cảm ứng có sự di chuyển của các vật thể có thân nhiệt lớn hơn nhiệt độ môi trường kết hợp chức năng điều chỉnh độ sáng (lux) cảm ứng giúp tiết kiệm điện, vì có thể điều chỉnh chỉ mở đèn khi trời tối và có người di chuyển.
Ứng dụng thực tế:
Ứng dụng cơ bản nhất của cảm ứng là dùng để tắt mở đèn cho NhàVệ Sinh, Phòng Khách, Nhà Bếp, Nhà Kho, Showroom,Phòng Chờ, Garage, Hành Lang-Cầu Thang Khách Sạn hoặc nhà ở…
Thông số kỹ thuật:
Điện áp nguồn : 180 ~ 230V.
Tần số : 50 Hz.
Công suất chịu tải : 1200W(sợi đốt).
150W(LED).
300W ( Compact)
Góc quét từ trái sang phải : 145 độ
Độ xa của cảm biến tối đa : 3 ~ 4 m.
Độ cao lắp đặt từ 2 đến 3.5 m.
Điều chỉnh thời gian trễ từ 10 giây đến 8 phút.
Điều chỉnh độ sáng từ 10 lux đến 2000 lux .
Công suất tiêu thụ : 0.45W.
Cấp độ chống nước: IP20 ( Lắp trong nhà )
Kích thước: 7x7x10cm
Các núm vặn điều chỉnh :
Núm vặn TIME : Dùng để chỉnh thời gian trễ.
Núm Vặn LUX : Dùng để điều chỉnh độ Lux( độ sáng tắt mở đèn ).
Hướng dẫn sử dụng:
Khi trời tối nếu có người di chuyển trong khu vực quét cảm ứng, lập tức tiếp điểm bên trong sẽ đóng công tắc để mở đèn (có thể lắp còi báo động khi có người đột nhập còi báo sử dụng điện áp 220v).
Ta lắp đặt cảm ứng nối với bóng đèn hiện có và điều chỉnh sao cho góc quét hướng về phía có người di chuyển, sau đó điều chỉnh 2 nút: nút thời gian tắt đèn, nút chỉnh độ sáng cảm ứng.
Ví dụ:
* Nút Thời gian: vặn nút thời gian( TIME ) ở khoảng giữa là khoảng 3~4 phút sẽ tắt sau khi rời khỏi vùng cảm ứng. (thời gian điều chỉnh từ 10 giây đến 8 phút ).
* Nút Ánh Sáng: vặn nút LUX về phía mặt trăng thì chỉ cảm ứng khi không đủ ánh sáng (khi trời tối), chức năng này giúp tiết kiệm điện vì vào ban ngày thì có ánh sáng mặt trời nên sẽ không cảm ứng.
Lắp đặt:
Tắt nguồn điện trước khi tháo lắp.
Dùng vít tháo 2 con ốc phía trên của cảm ứng sau đó tháo nắp nhựa phía sau ra.
Đấu dây theo hình vẽ ở trên, sau đó khoan 2 lỗ trên tường dùng vít cố định nắp nhựa rồi ráp cảm ứng lên tường sao cho thấu kính cảm ứng hướng về khu vực cần cảm ứng hoặc về hướng thường có người qua lại. Điều chỉnh độ lux và thời gian trễ thích hợp sau đó cấp điện cho cảm ứng làm việc.
Kết nối dây nguồn L: dây nguồn 220v vào, N: đấu chung 220v vào và 1 dây ra tải., A: ra tải.
Lưu ý :
Nếu muốn thử ánh sáng ban ngày, bạn chỉnh núm LUX hướng về mũi tên về hình mặt trời.
Nếu dùng cho văn phòng làm việc nên chỉnh độ lux khoảng 50% dải điều chỉnh, chỉnh thời gian trễ từ 3 đến 7 phút (Khoảng 50 đến 100% dải điều chỉnh thời gian ).
Không lắp đặt thiết bị gần vật cản làm che mắt cảm ứng.
Tránh đặt thiết bị ở những nơi có nhiệt độ môi trường cao ví dụ như điều hòa, lò sưởi ấm….
Vì sự an toàn bạn không tự mở thiết bị khi không hiểu biết về thiết bị.
Để tránh hư hỏng không mong muốn của sản phẩm bạn nên lắp thêm cầu chì hoặc thiết bị bảo vệ an toàn khác.
BẢO HÀNH:
Sản phẩm KAWA , KAWASAN được bảo hành đổi mới trong vòng 7 ngày kể từ ngày mua nếu do lỗi kỹ thuật với điều kiện hàng còn nguyên vẹn, không trầy xước, không cháy nổ hoặc không do lắp đặt sai và sử dụng sai hướng dẫn sử dụng.
Trong vòng 12 tháng tiếp theo được bảo hành sửa chữa miễn phí nếu có lỗi kỹ thuật.
Các lỗi không thuộc phạm vi bảo hành như:
-
Sử dụng quá công suất quy định
-
Lắp đặt sai gây nổ mạch
-
Bị nước vào do lắp đặt không đúng hướng dẫn
-
Sản phẩm bị vỡ, nứt do va chạm, rơi rớt hoặc cháy nổ
-
Các trường hợp do thiên tai, hỏa hoạn không được bảo hành
-
Sử dụng ở môi trường bụi ẩm, hóa chất gây rỉ sét làm hỏng mạch
Sau thời gian 12 tháng chúng tôi vẫn nhận bảo hành sửa chữa tính phí và sẽ miễn phí những lỗi nhỏ và chi phí phát sinh dưới 30,000đ / sản phẩm.
