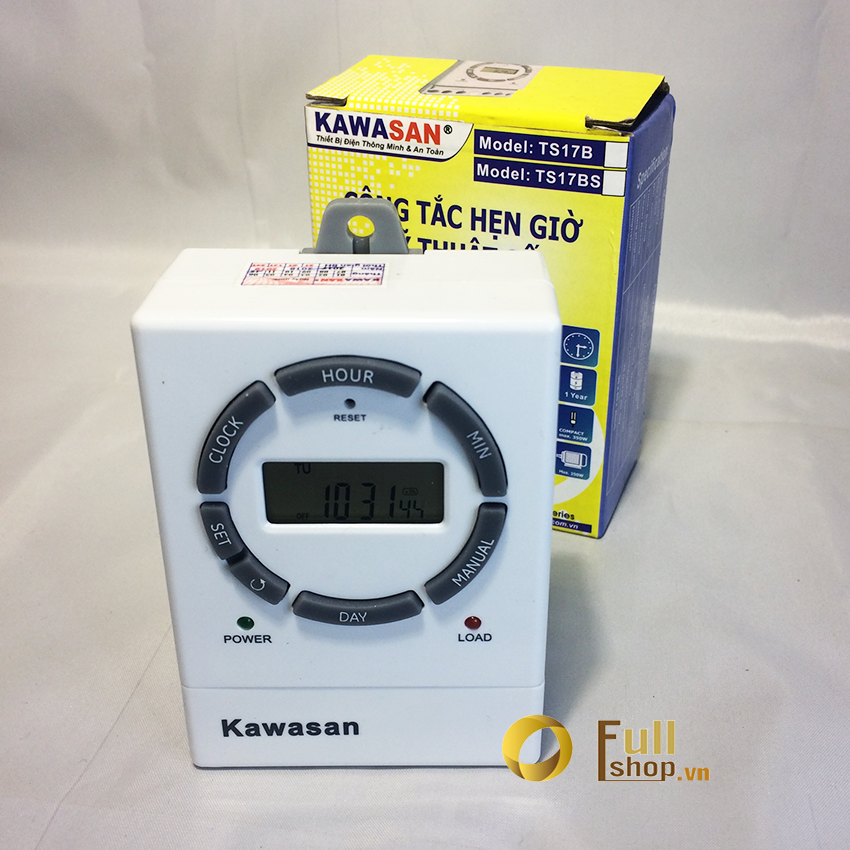

1-Giới thiệu:
Timer TS17B là thiết bị hẹn giờ kỹ thuật số ,tự động Bật/Tắt thiết bị điện theo thời gian đã cài đặt.Với chu kỳ tối đa 20 lần Bật/Tắt được lặp lại hàng tuần hay từng ngày theo nhu cầu người dùng . Với thiết kế dạng gắn ray phù hợp cho dân dụng và công nghiệp .Thiêt bị được tích hợp pin dự phòng mà không cần chỉnh lại giờ khi mất điện
2-Ứng dụng:
Giải pháp cho các nhà vườn, các hộ trồng hoa, cây cảnh,… vì có thể cài đặt hệ thống hẹn giờ cho các thiết bị tưới tiêu, chiếu sáng,…
Giải pháp cho các hộ chăn nuôi thủy hải sản, các hộ chăn nuôi gia xúc gia cầm,… vì có thể lắp thiết bị hẹn giờ cho các máy bơm nước hoặc hệ thống chiếu sáng theo chu kỳ nhất định.
3-Lợi ích:
Tiết kiệm thời gian vì không phải chờ đợi, theo dõi để tắt mở bơm, đèn… vì đã có hẹn giờ tự động làm việc
Tiết kiệm năng lượng, tránh trường hợp người sử dụng quên tắt điện
Tiện nghi cho người sử dụng vì không cần nhớ hoặc tắt/ mở các công tắc, thiết bị điện bằng tay
An toàn cho người sử dụng vì không xảy ra tình trạng bơm hoặc bóng đèn làm việc quá lâu là nóng phát hoả và quá tải dẫn đến cháy nổ
THÔNG SỐ KỸ THUẬT
-Nguồn hoạt động:220-240VAC/50-60Hz
-Công suất chịu tải: 250W(Bơm/Led) ,350W(compact) 1000W(sợi đ ốt)
-20 chu kỳ cài đặt/tối thiều 1 giây.
-Pin chờ 1 năm (t ự sạc lại)
-Chế độ ON-AUTO-OFF.
-Công tắc 1 chiều (NO)

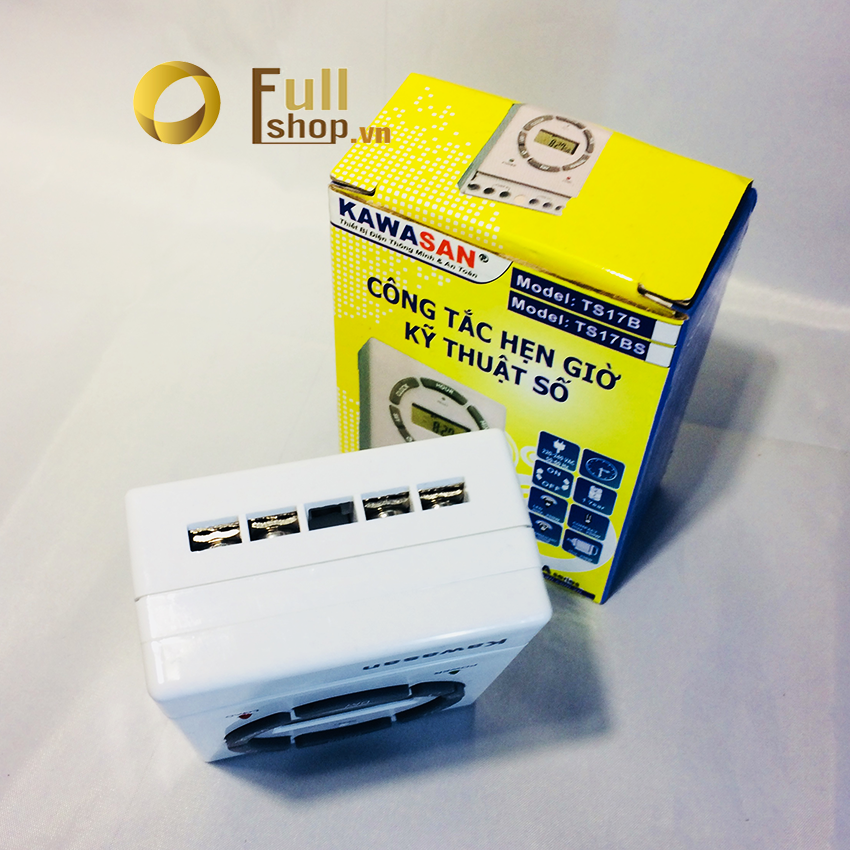

-Thiết kế lắp thanh ray,g ắn tường
HƯỚNG DẪN SỬ DỤNG
5-Cách đấu dây và cài đặt:

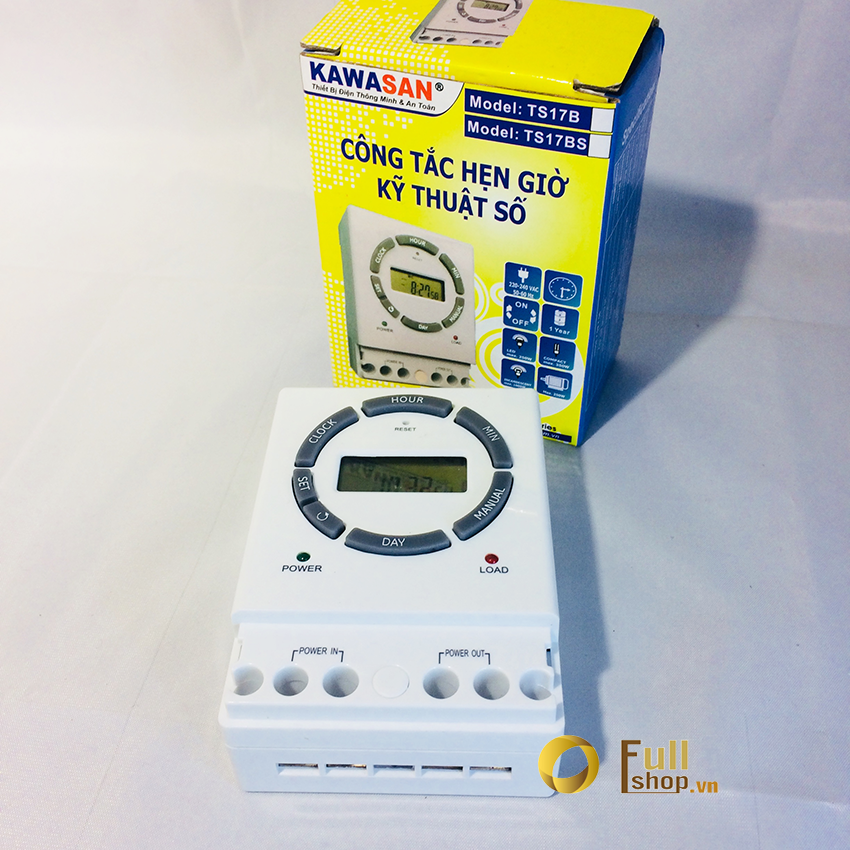

5.1-Cách đấu dây:
5.2-Cách lập trình:

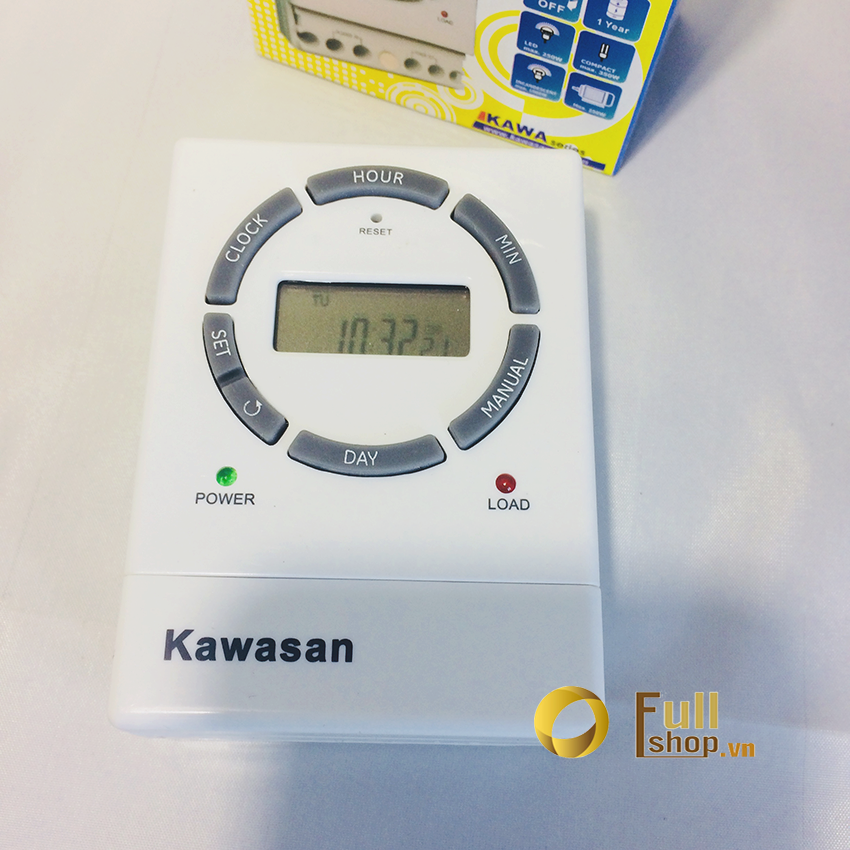

Chức năng các nút lập trình trên thiết bị:
C: xóa tất cả.
DAY: Chọn ngày trong tuần.
HOUR: Chọn giờ cần làm việc.
MIN: Chọn ph út cần làm việc.
CLOCK:Chỉnh thời gian thực
SET: Bắt đầu lập trình.
MANUAL: chọn tắt/ tự động/ bật( tác động bằng tay)
Hướng dẫn sử dụng:
Bước 1: cài đặt thời gian thực cho thiết bị.
* Nhấn giữ nút CLOCK đồng thời (kết hợp) các nút sau:
Bước 2: Lập trình thời gian Bật/Tắt thiết bị.
-
Chọn thời gian cần Bật thiết bị:
-
Bấm nút SET: màn hình hiện ra 1ON lúc này tiếp tục bấm các nút chọn giờ (HOUR) , phút (MIN) Bấm liên tục cho đến khi đúng giờ, phút cần mở thiết bị.Mặc định các ngày trong tuần được chọn tất cả,nếu tùy chỉnh hoạt động theo ngày thì bấm nút (DAY) để chọn
-
Chọn thời gian cần tắt thiết bị:
-
Sau khi cài đặt xong thời gian Bật thiết bị và bấm tiếp nút P thì màn hình tiếp tục hiện lên 1 OFF. Tiếp theo là bấm các nút chọn giờ (HOUR),phút (MIN), bấm liên tục tương tự như trên và kết thúc bằng nút “đồng hồ”. Mặc định các ngày trong tuần được chọn tất cả,nếu tùy chỉnh hoạt động theo ngày thì bấm nút (DAY) để chọn .
-
Nếu muốn lập trình chu kỳ 2…thì tiếp tục bấm nút SET liên tục khi nào hiển thị 2 ON,….thì thao tác tương tự bước 2
Chú Ý:
-Timer sẽ hoạt động tuân hoàn theo chu kỳ tự động đã cài đặt (theo ngày hay tuần ),không cần cài lại sau mỗi ngày hoặc mỗi tuần
-Sau khi cài đặt xong bấm “MANUAL”màn hình hiển thị “Auto” thì thiết bị mới hoạt động theo chế độ tự động
-Thiết bị không Bật/Tắt đúng theo thời gian hãy kiểm tra lại lịch cài đặt
(các thứ trong tuần không chọn tất cả,chưa chọn chế độ “Auto”)
