Simon Series 51A

Đặc điểm của sản phẩm Series 51A

Module kết hợp - Khung viền

Khung ngang:

Những loại mặt ngang Simon gồm: Mặt 1 cỡ S; Mặt 2 cỡ S; Mặt 3 cỡ S (Mặt 1 cỡ XL; Mặt 2 cỡ M); Mặt 1 cỡ M; Mặt 4 cỡ S; Mặt 6 cỡ S.

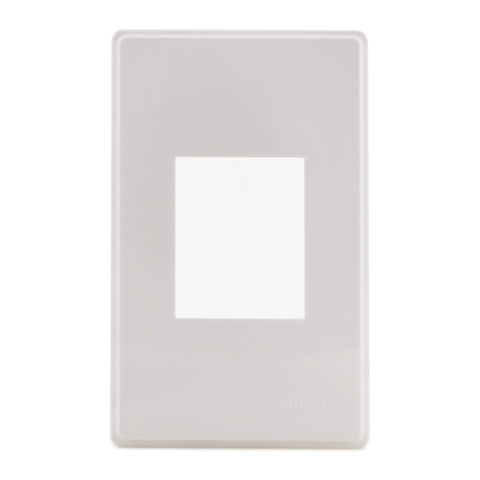

Khung đơn mặt chữ nhật Simon
Khung đơn cỡ S Khung đôi cỡ S Khung 3 cỡ S
Khung 2 cỡ M
Khung 1 cỡ XL
Khung 2 công tắc kép
Khung đơn cỡ S
Khung 1 công tác kép
Khung 4 cỡ S
Khung 3 cỡ M
Khung 3 công tắc kép

Khung 6 cỡ S
Khung 4 cỡ M
Khung 2 cỡ XL
Khung 4 công tắc kép

Khung ngang 118 Khung ngang 156 Khung ngang 200





Khung đứng:

Những loại mặt chữ nhật đứng Simon Series 51A gồm: Mặt 3 cỡ S (Mặt 1 cỡ XL; Mặt 2 cỡ M); Mặt 1 cỡ M; Mặt 4 cỡ S; Mặt 6 cỡ S.

Khung đơn đứng 3 cỡ S
Khung đứng 2 cỡ M
Khung đứng 1 cỡ XL

Khung đôi đứng 6 cỡ S
Khung đôi đứng 4 cỡ M
Khung đôi đứng 2 cỡ XL

Khung đứng



Khung Aptomat:

Khung Aptomat đơn Khung Aptomat đơn



Module kết hợp - Modules

  H31
H32
H33
H322
H71
H721
H552
H552S6

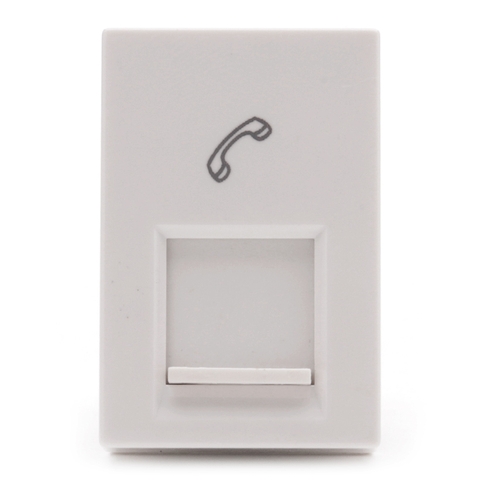

H522 H511     H601
H602
H603


  H21
H22
H23
H26
H222
H41
H42
H401 H521 H551
H551S6
H51

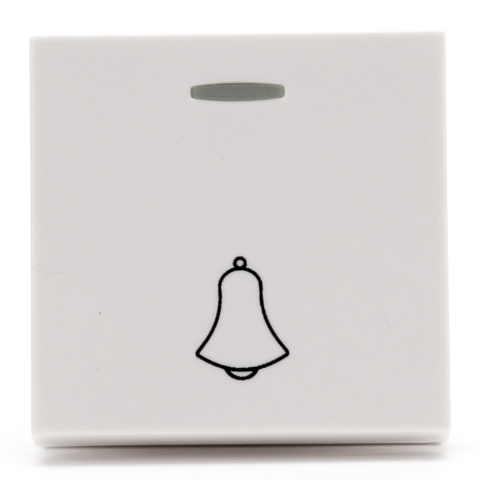

  H72 H82 H80 H00 H27

  H11M
H12M
H13
H122
H86



Khả năng kết hợp của khung viền:

Khung đơn mặt chữ nhật Simon

Bảng các module lắp vào mặt 1 cỡ S

Mặt 1 Công tắc 1,2 chiều cỡ S Mặt Ổ cắm đơn 2 chấu cỡ S Mặt 1 Ổ cắm mạng cỡ S Mặt 1 Ổ cắm điện thoại cỡ S
  H601 H602 H603



Bảng các moduele lắp vào mặt 2 cỡ S
Mặt Công tắc đôi 1,2 chiều cỡ S Mặt Công tắc đơn 1,2 chiều và ổ cắm đơn cỡ S Mặt Công tắc đơn 1,2 chiều và Hạt đèn báo màu trắng cỡ S

Mặt Công tắc đơn 1,2 chiều và Hạt đèn báo màu đỏ cỡ S Mặt Công tắc đơn 1,2 chiều và Hạt đèn báo màu xanh cỡ S
Mặt Ổ cắm mạng đôi Cat.5e, Cat.6 cỡ S Mặt Ổ cắm mạng đơn Cat.5e, Cat.6 và Ổ cắm điện thoại đơn cỡ S Mặt Ổ cắm mạng đơn Cat.5e, Cat.6 và Ổ cắm Tivi đơn cỡ S
Mặt Ổ cắm điện thoại đôi cỡ S Mặt Ổ cắm điện thoại và Ổ cắm Tivi đơn cỡ S Mặt Ổ cắm điện thoại đôi cỡ S



Bảng các module lắp vào mặt 3 cỡ S (Hay còn gọi là mặt 2 cỡ M hoặc mặt 1 cỡ XL)
Mặt 3 công tắc ba 1, 2 chiều chữ nhật Simon cỡ S Mặt 2 công tắc đôi 1, 2 chiều cỡ S và Ổ cắm đơn 2 chấu cỡ S
Mặt 1 công tắc đơn 1, 2 chiều cỡ S và Ổ cắm đôi 2 chấu cỡ S Mặt 1 công tắc đơn 1, 2 chiều cỡ S, Hạt đèn báo màu trắng cỡ S và Ổ cắm đơn 2 chấu cỡ S
Mặt 1 công tắc đơn 1, 2 chiều cỡ S, Hạt đèn báo màu đỏ cỡ S và Ổ cắm đơn 2 chấu cỡ S Mặt 1 công tắc đơn 1, 2 chiều cỡ S, Hạt đèn báo màu xanh cỡ S và Ổ cắm đơn 2 chấu cỡ S









  Mặt bốn công tắc (hai công tắc kép) 1 hoặc 2 chiều


Ổ cắm hai chấu và ổ cắm 3 chấu Ổ cắm hai chấu và ổ cắm đa năng
Ổ cắm đôi 3 chấu Ổ cắm 3 chấu và ổ cắm đa năng
Ổ cắm đa năng đôi Ổ cắm điện thoại đôi
Ổ cắm điện thoại đơn, dữ liệu đơn Ổ cắm dữ liệu đôi (Ổ cắm mạng đôi)

Mặt công tắc đơn 1,2 chiều cỡ XL

Ổ cắm đôi 3 chấu chữ nhật





















Nguyên vật liệu chế tạo công tắc mặt vuông Simon Series 51A:

Poly Carbonate:

  • Chất liệu nhựa cấu thành sản phẩm Simon (bao gồm mặt và module) được Simon lựa chọn những nhà cung cấp danh tiếng Bayer, Đức.
  • Chống cháy và chịu nhiệt tốt, màu sắc đồng nhất không phai, chống tia UV, thân thiện với môi trường.

Hợp kim đồng (Sn-P bronze):

  • Thanh đồng được làm từ hợp kim đồng (SN-P bronze): Độ bền cao, độ dàn hồi tốt, độ chống mỏi cao, tính dẫn điện tốt.
  • Áp dụng tiêu chuẩn Châu Âu cao nhất dành cho lá đồng ổ cắm độ rộng tối thiểu 4,5mm, độ dày tối thiểu 0,6mm. Component (Thành phần): Unit (Đơn vị: %)
    1. Cu: Remaining (Phần còn lại).
    2. Sn: 6,0~7,0%.
    3. Pb: ≤ 0,02%.
    4. P: 0,1~0,25%.
    5. Al: ≤ 0,002%.
    6. Fe: ≤ 0,05%.
    7. Si: ≤ 0,002%.
    8. Sb: ≤ 0,002%.
    9. Bi: ≤ 0,002%.
    10. Others: ≤ 0,1%.

Nhựa cường lực:

  • Chốt an toàn được cấu tạo từ nhựa cường lực đảm bảo độ bền và độ chắc chắn khi sử dụng tới 40.000 lần.
  • Chốt an toàn giúp bảo vệ trẻ em không bị điện giật khi vô tình cho các vật kim loại nhỏ vào lỗ ổ điên.

Tiếp điểm hợp kim bạc:

  • Diện tích tiếp điểm đạt 3,5 mm2.
  • Tăng tính dẫn điện, chống mài mòn tốt, chống ô xi hóa, chống tạo hồ quang điện.

Cấu tạo sản phẩm công tắc ổ cắm Simon Series 51A

Thiết kế chống trượt chống biến dạng:

  • Công tắc có cấu trúc đỡ chống trượt, đầu tiếp xúc được tạo từ nhựa cường lực không tạo hồ quang điện.
  • Tốc độ bật tắt nhanh, an toàn và tin cậy.
  • Điểm tiếp xúc 2 cực được làm bằng hợp kim bạc có tính chống mài mòn cao, không tạo hồ quang điện, độ bền sử dụng cho bật và tắt 50,000 lần, cho ổ cắm và rút là 40,000 lần.

Thiết kế giảm tiếng ồn:

  • Khe giảm chấn được thiết kế đặc biệt để hấp thụ lực tác động từ công tắc xuống mặt để giúp giảm tiếng ồn và tạo cảm giác mềm mại khi sử dụng.

Khe đấu dây 2 lỗ:

  • Giúp đấu nối dễ dàng nhiều dây do tiết diện tạo ra bởi 2 lỗ lên đến 6mm2
  • Tăng diện tích tiếp xúc của dây điện khi đấu nối qua đó tăng độ chịu tải của dây khi sử dụng. Diện tích bề mặt 2 tấm đồng kẹp dây lớn đảm bảo quá trình bắt dây luôn chính xác 100%.

Chốt an toàn trẻ em:

  • Chốt an toàn tự động đóng khi không sử dụng. Chốt chỉ mở ra khi có lực tác động đều từ 2 bên khe cắm, an toàn tuyệt đối cho trẻ
  • Cấu tạo hợp kim đồng cao cấp giúp quá trình cắm rút luôn nhẹ nhàng, thuận tiện.

Phối hợp màu sắc

Với 12 loại màu cho khung và màu trắng cho phím công tắc giúp bạn có nhiều sự lựa chọn, tạo cá tính riêng cho ngôi nhà bạn.

Trắng
White

Đen kim loại
Metallic Black

Đen mờ
Matt Black
Xám khói
Smoky Grey
Bạc sáng
Lucid Silver
Bạc đục
Opaque Silver
Đỏ
Red
Đỏ nâu
Maroon
Cam
Orange
Xanh lá
Green
Xanh da trời
Blue
Nâu
Brown
Màu kem
Cream
Đồng
Copper
Vàng
Gold
Champagne
Sâm banh
