GIỚI THIỆU:

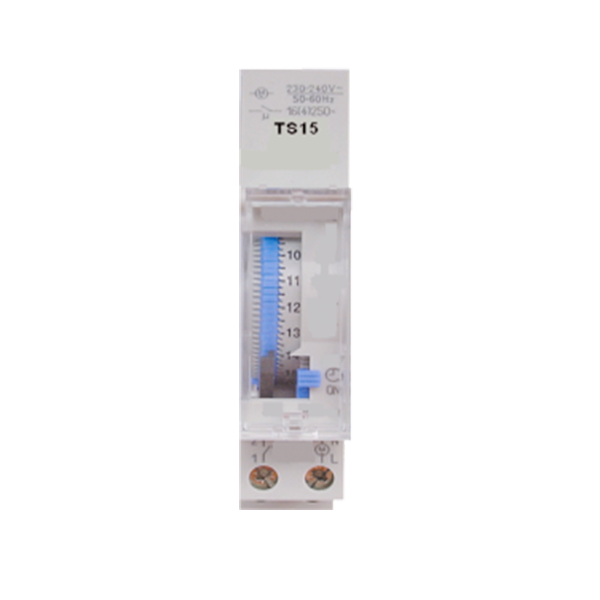

Timer TS15B là thiết bị hẹn giờ tự động Bật/Tắt thiết bị điện theo thời gian đã cài đặt, chu kỳ được lặp lại mỗi ngày. Với thiết kế dạng cơ, gắn ray nhỏ gọn và tích hợp pin dự phòng mà không cần chỉnh lại giờ khi mất điện.
ỨNG DỤNG:
Giải pháp cho các nhà vườn, các hộ trồng hoa, cây cảnh, … vì có thể cài đặt hệ thống hẹn giờ cho các thiết bị tưới tiêu, chiếu sáng, … .
Giải pháp cho các hộ chăn nuôi thủy hải sản, các hộ chăn nuôi gia xúc gia cầm, … vì có thể lắp thiết bị hẹn giờ cho các máy bơm nước hoặc hệ thống chiếu sáng theo chu kỳ nhất định.
LỢI ÍCH:
Tiết kiệm thời gian vì không phải chờ đợi, theo dõi để tắt mở bơm, đèn… vì đã có hẹn giờ tự động làm việc.
Tiết kiệm năng lượng, tránh trường hợp người sử dụng quên tắt điện.
Tiện nghi cho người sử dụng vì không cần nhớ hoặc tắt/ mở các công tắc, thiết bị điện bằng tay.
An toàn cho người sử dụng vì không xảy ra tình trạng bơm hoặc bóng đèn làm việc quá lâu là nóng phát hoả và quá tải dẫn đến cháy nổ.
THÔNG SỐ KỸ THUẬT:
Công suất tải: 150W (Đèn LED, Bơm), 300W (Đèn compact/ Sợi đốt
Điện áp: 110 - 220V, 50~60hz
1 kênh, 96 chế độ cài đặt.
Thời gian cài đặt tối thiểu 15 phút.
Pin chờ 72h (tự sạc lại).
Công tắc: 1 chiều( NO).
Thiết kế lắp thay ray 1 module

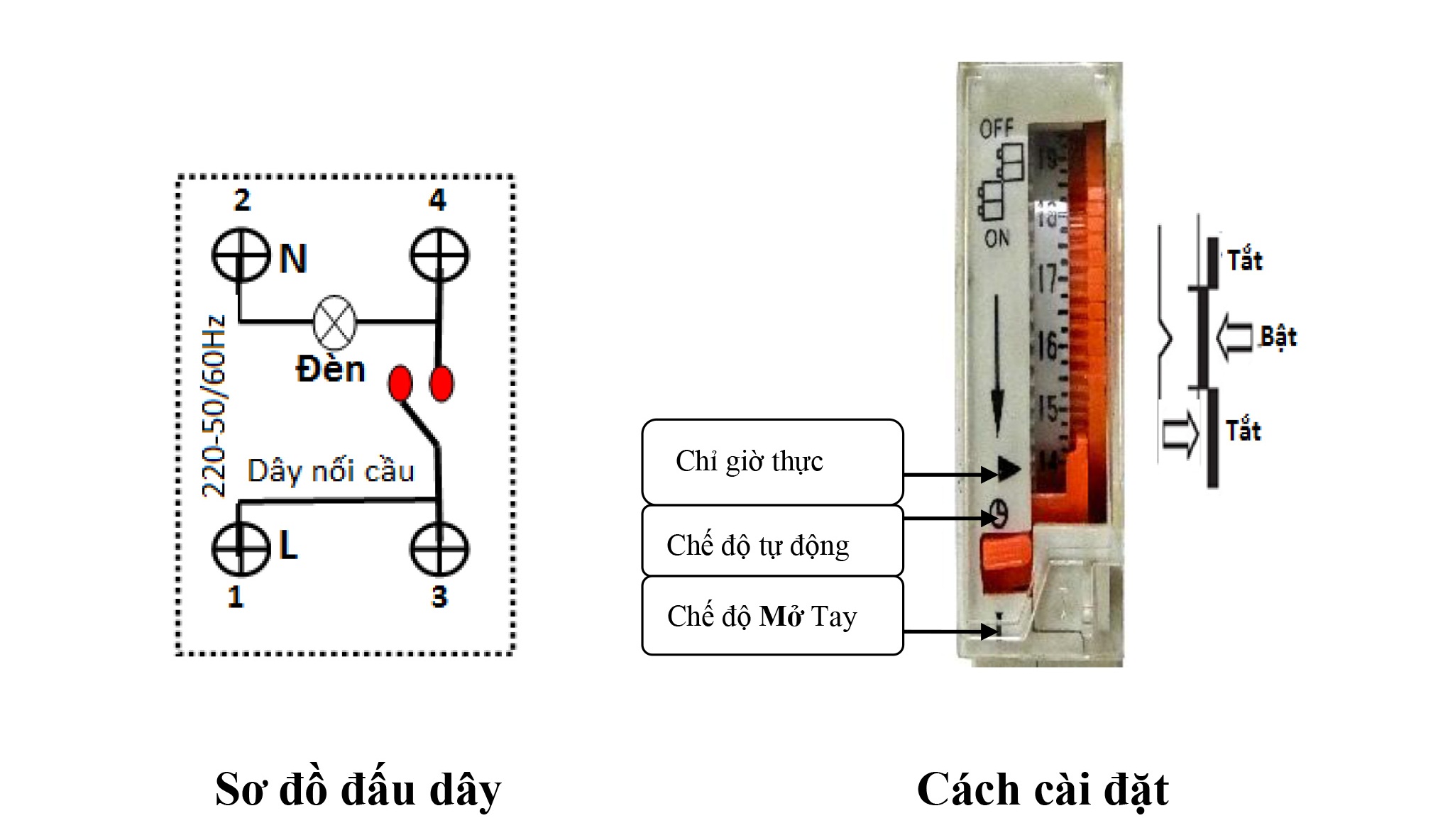

Chú ý:
- Cấp nguồn 220V AC vào Teminal "1" (Dây lửa L), Timinal "2" (Dây nguội).
- Teminal "4" và "2" ra tải (Tải dùng nguồn 220V AC).
- Cấp cầu nối Teminal "1" vào teminal "3" khi thiết bị đến chế độ hẹn giờ "Bật" thì "3" và "4" đóng (Tải có điện dùng nguồn 220V AC).
- Khi tải không dùng nguồn 220V AC thì không cần nối cầu Teminal "1" và "3" mà nối trực tiếp vào nguồn tải của thiết bị.
- Khi đấu dây nguồn vào thiết bị cần có kỹ thuật điện hoặc người hiểu về điện.
- Nếu dùng thiết bị có công suất lớn nên đấu thêm contactor để an toàn cho thiết bị.
HƯỚNG DẪN CÀI ĐẶT:
- Gạt nấc cần hẹn giờ sang phải hoặc trái ( như hình vẽ trên) để chọn thời gian tắt và thời gian mở thiết bị điện cần hẹn giờ.
- Gạt nút chon chế độ "I" thì tải luôn hoạt động.
- Gạt nút chọn chế độ "Hình đồng hồ" thì tải hoạt động theo chế độ hẹn giờ tự động.
- Mỗi nấc gạt màu cam trên thiết bị thiết lập là 15 phút, muốn cài đặt hẹn giờ mở thì gạt sang "Bật" như hình trên.
