HƯỚNG DẪN SỬ DỤNG Ổ CẮM HẸN GIỜ DẠNG CƠ KAWA TG16A

MÔ TẢ:

1. Giới thiệu:

Đây là loại công tắc thời gian dạng cơ (hay còn gọi là Timer 24 giờ dạng cơ), trên mặt đồng hồ có mũi tên chỉ thời gian thực tế và khi cắm vào ổ điện đồng hồ sẽ bắt đầu làm việc, nếu cúp điện đồng hồ sẽ ngưng chạy và phải xoay lại đồng hồ về thời gian thực tế để làm thiết bị làm việc theo chương trình đã cài đặt. Thời gian cài đặt tối thiểu 15 phút (không có pin dự trữ), có 96 nấc gạt.

2. Chức năng:

Dùng để cài đặt thời gian  mở / tắt  thiết bị điện dân dụng theo khoảng thời gian đã cài đặt.

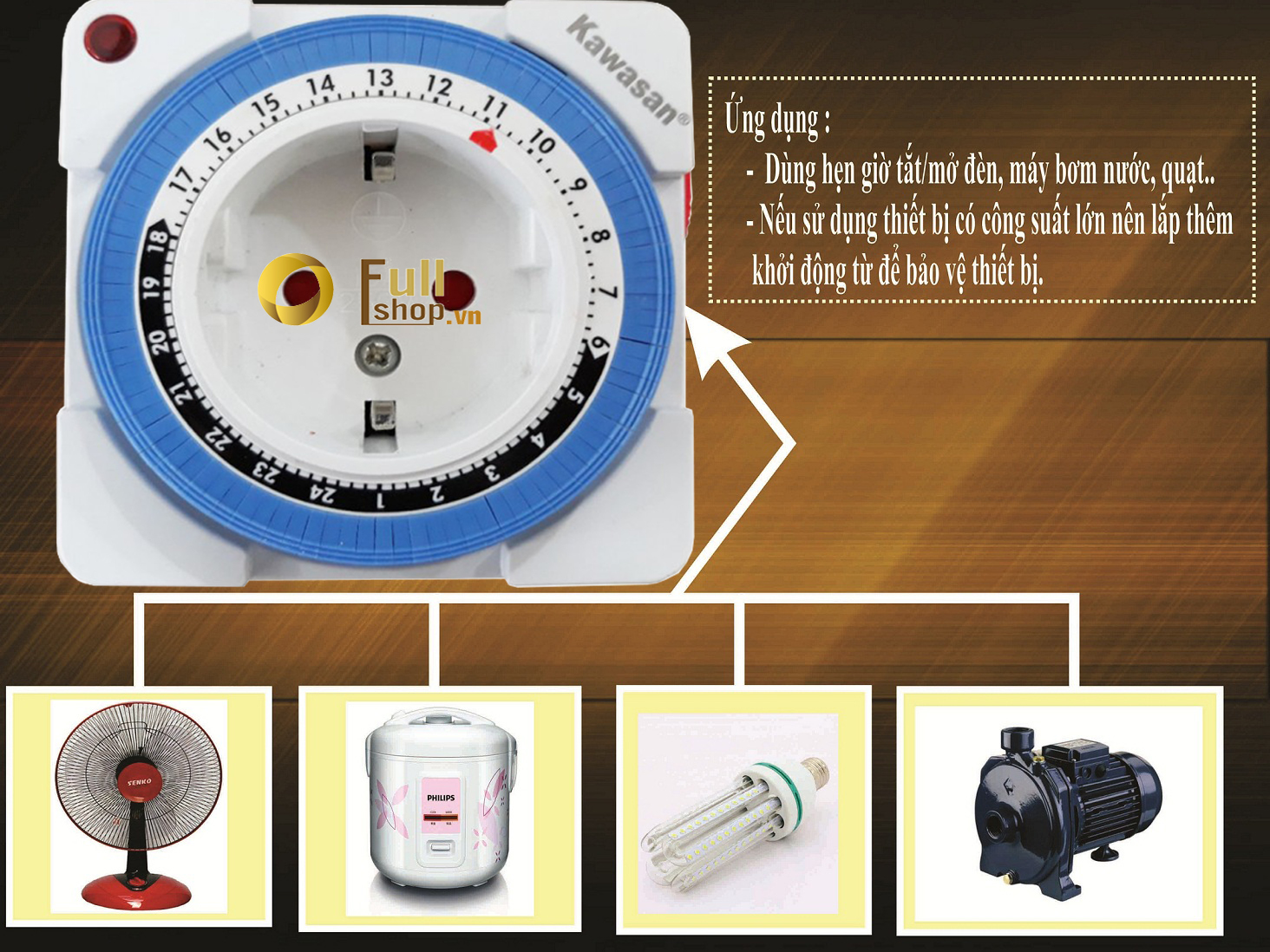

3. Ứng dụng:

   - Dùng ổ cắm của thiết bị cắm trực tiếp vào ổ cắm 2 lỗ của đồng hồ

   - Thiết bị có thể ứng dụng cụ thể như sau: Hẹn giờ cho: Máy Tính, Sạc điện thoại, Máy nước nóng lạnh, Nồi cơm điện, Wifi, ADSL internet, …

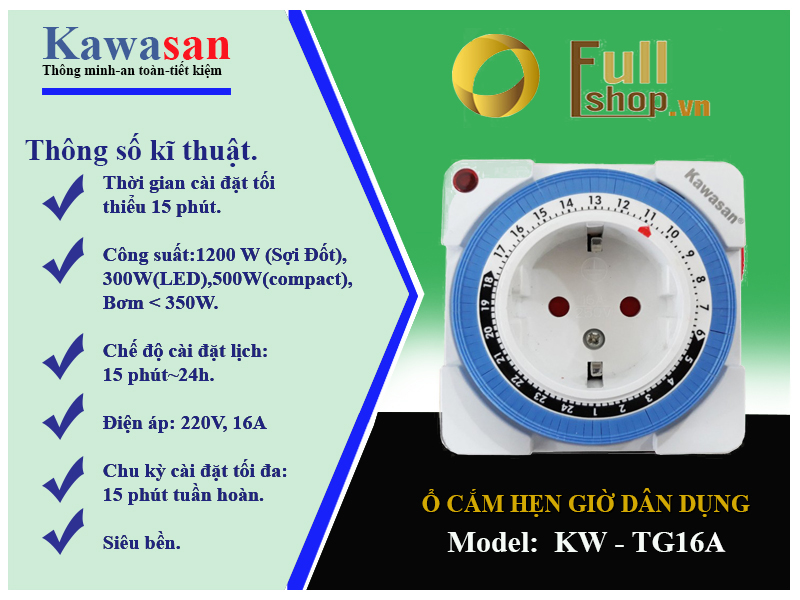

THÔNG SỐ KỸ THUẬT

• Thời gian cài đặt tối thiểu: 15 phút (gạt ra ngoài 1 nấc)
• Thời gian tối đa: 24h
• Dùng nấc gạt để lập trình: có 96 nấc, gạt ra là ON, gạt vào là OFF.
• Nguồn cấp: 220-250VAC – 50/60Hz, 16A
• Chu kì tối đa 15 phút tuần hoàn.
• Có mặt đồng hồ hiển thị thời gian thực
• Nhiệt độ làm việc: -15⁰ đến 55⁰C
• Điện năng tiêu thụ: <1w/h
• Công suất tải: 300W(LED), 500W(Compact), 1200W( Sợi đốt), Bơm<350W. (Bơm công suất lớn dùng thêm khởi động từ).
• Không pin dự trữ.
• Phải cài lại thời gian thực nếu cúp điện (dùng loại kỹ thuật số TGE2B thì có Pin dự trữ).
• Dùng trong nhà, tránh ẩm ướt.
• Không dùng quá công suất, gây cháy nổ.

HƯỚNG DẪN SỬ DỤNG

Bước 1: Chỉnh thời gian cần hẹn giờ tắt mở thiết bị:

Dùng tay gạt các nấc cài đặt vào trong là tắt thiêt bị, khoảng còn lại ở ngoài là thời gian mở thiết bị.

Ví dụ: Cài mở đèn bảng hiệu từ 6h tối đến 10h đêm: dùng tay gạt hết các nấc cài đặt vào trong từ mốc 22h đến 18h, nghĩa là thiết bị sẽ được hẹn giờ tắt từ 22h đêm đến 18h chiều, từ mốc 18 giờ đến 22 giờ gạt các nấc vào trong.

Bước 2: Chỉnh thời gian thực tế cho đồng hồ:

Xoay mặt đồng hồ sao cho mũi tên chỉ giờ thực tế đúng với đồng hồ thời gian thực tế theo đồng hồ nhà mình.
