Cách lắp công tắc giật dây nhiều vị trí điều khiển một bóng đèn



Việc lắp đặt công tắc nhiều vị trí điều khiển một bóng đèn đã rất quen thuộc với những thợ điện chuyên nghiệp. Tuy nhiên, một số yêu cầu đặc thù khác nhau làm cho việc thi công và lắp đặt trở lên khó khăn hơn. Tôi không thể viết hết cho tất cả các công trình riêng khác nhau, mà chỉ có thể đưa tổng quát nhất để các bạn áp dụng vào công trình của mình.

Sau đây tôi sẽ hướng dẫn lắp công tắc giật dây nhiều vị trí điều khiển một bóng đèn. Vì nhu cầu công tắc giật dây 6 cực rất ít, nên các nhà sản xuất không chú trọng đến những sản phẩm này, nhưng nhu cầu ít không có nghĩa là không có.



HƯỚNG DẪN LẮP ĐẶT CÔNG TẮC GIẬT DÂY NHIỀU VỊ TRÍ ĐIỀU KHIỂN MỘT BÓNG ĐÈN

Chuẩn bị:

Công tắc giật dây 1 hoặc 2 chiều: Số lượng tương đương nhu cầu. (Từ 3 vị trí trở lên). Nếu có công tắc 2 chiều, ta chỉ cần 2 công tắc 2 chiều, còn lại là công tắc 1 chiều). Bạn có thể vào các quán đồ điện công nghiệp ở Chợ Giời Hà Nội.

Rơ le (220V): Số lượng bằng công tắc giật dây, nếu có công tắc giật dây 2 chiều thì giảm số rơ le đi 2 chiếc.

Nguyên lý:

Sử dụng công tắc giật dây điều khiển Rơ le, lúc này Rơ le sẽ được đấu như một công tắc trung gian. Nghĩa là: Nếu như công tắc trung gian bình thường thì chúng ta chỉ cần tác động trực tiếp vào đó thì nó sẽ chuyển mạch, nhưng với công tắc trung gian bằng Rơ le thì bạn cần chuyển mạch công tắc trung gian bằng điện 220V, mà nguồn điện này được cấp bởi công tắc giật dây.

Các lắp đặt:

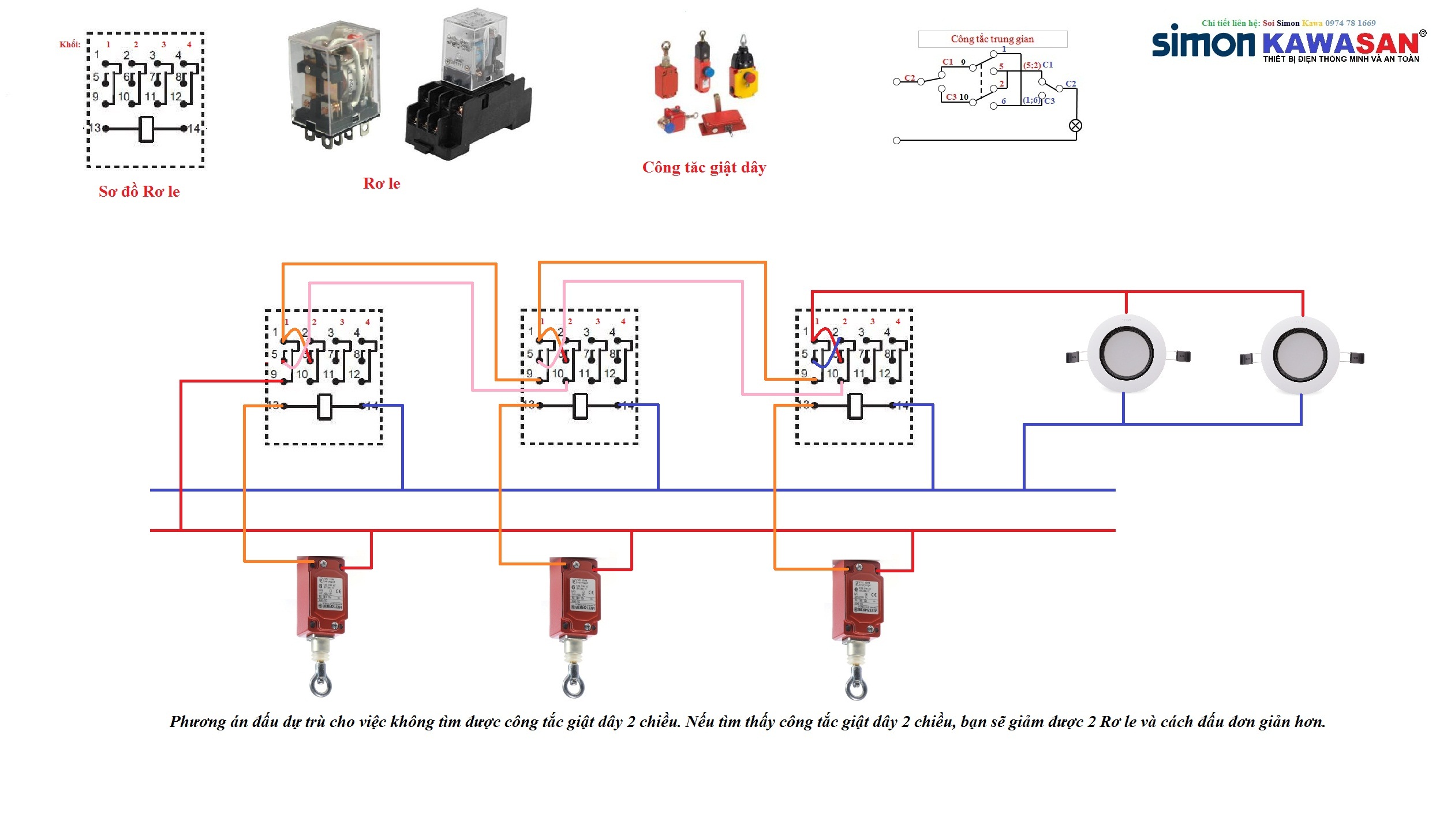

Công tắc giật dây 3 cực, Công tắc giật dây 6 cực, Công tắc giật dây trung gian

* Đấu Rơ le thành Rơ le trung gian: Thường đóng của khối 1 (Chân số 1) đấu với thường mở của khối 2 (Chân số 6); Thường mở của khối 1 (Chân số 5) đấu với thường đóng của khối 2 (Chân số 2)

* Kết nối các Rơ le trung gian: Chân 1 Rơ le thứ nhất nối với chân 9 Rơ le thứ 2. Chân 2 Rơ le thứ nhất nối với chân 10 Rơ le thứ 2.

* Kết nối công tắc giật dây với Rơ le: Pha nguội đấu vào 1 đầu nguồn cung cấp cho cuộn hút của Rơ le. Pha lửa đấu vào 1 đầu của công tắt giật dây, đầu kia của công tắc giật dây nối với đầu còn lại của dây nguồn cuộn hút.

Chú ý:

* Nếu có công tắc giật dây 2 chiều thì khối công tắc đầu và khối công tắc cuối thay thế bằng công tắc giật dây 2 chiều.

* Cách kết nối tương tự cho nhiều công tắc giật dây điều khiển nhiều bóng đèn.
