Cách lắp công tắc nhiều vị trí điều khiển một bóng đèn

CÁCH LẮP CÔNG TẮC NHIỀU VỊ TRÍ
(NHIỀU CÔNG TẮC BẬT/TẮT MỘT BÓNG ĐÈN)



150,000VNĐ/ Bộ

(Xin hãy chia sẻ với mọi người hoặc bình luận phía dưới để mọi người cùng biết. Cảm ơn bạn.!.)

Liên hệ: 0974 78 1669 để mua sản phẩm.

Với Thiết bị điện, Công tắc ổ cắm Simon đấu công tắc bật ở nhiều vị trí thật đơn giản hơn bao giờ hết.

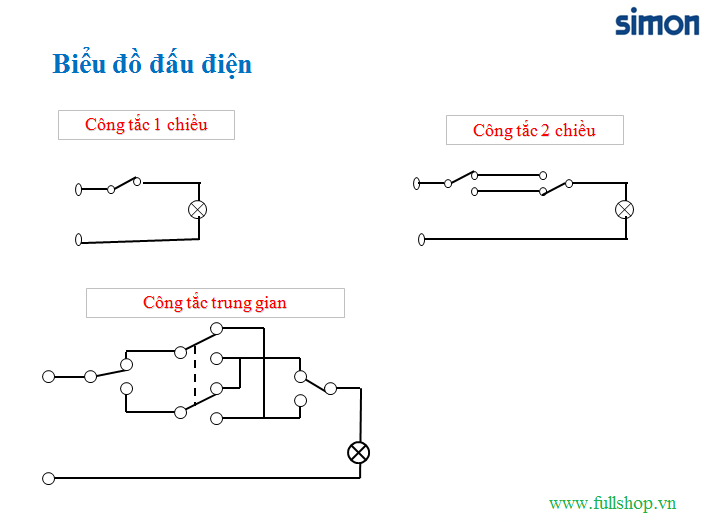

sơ đồ công tắc 6 cực, sơ đồ công tắc trung gian

1. Lắp đặt công tắc 1 chiều:

Cách lắp đặt này rất thông dụng, chỉ cần lắp 1 công tắc 1 chiều nối tiếp với bóng đèn là có thể sử dụng bật/tắt cho 1 vị trí điều khiển 1 bóng đèn.



2. Lắp đặt công tắc cầu thang 2 vị trí (2 Công tắc bật/tắt 1 bóng đèn).

Mạch đèn cầu thang là 1 mạch điện rất đơn giản, nhưng rất hữu ích trong đời sống, nhiều người khi lắp thì thấy rất dễ, nhưng sau 1 thời gian lại quên mất, lại phải lấy giấy bút ra vẽ lại.

Ngoài ứng dụng cho đèn cầu thang như tên gọi của nó, bật tắt 2 đầu như nhau, có thể ứng dụng cho 1 trường hợp khác đó là 1 công tắc ở cửa phòng, 1 công tắc trên đầu giường ngủ. Khi vào phòng thì bật đèn, trước khi ngủ thì tắt đèn, đang ngủ giật mình dậy, muốn bật đèn lại phải chui ra khỏi mùng, đi đền cửa phòng để bật đèn, quá nghiệp dư. Tại sao không ứng dụng mạch đèn cầu thang vào trong phòng, chỉ cần đưa tay lên đầu giường là bật được đèn phòng. Sau đây là sơ đồ thực tế mạch đèn cầu thang (kích vào hình để xem rõ hơn)_ Khi mua công tắc, nhớ mua công tắc 3 tiếp điểm.

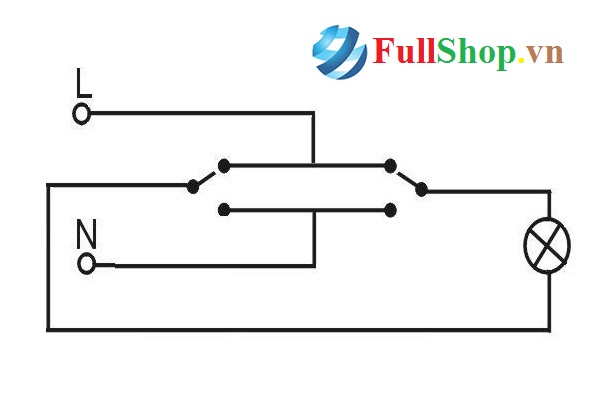

Cách 1:

công tắc cầu thang, so do dau cong tac cau thang, cách đấu công tắc ba cực

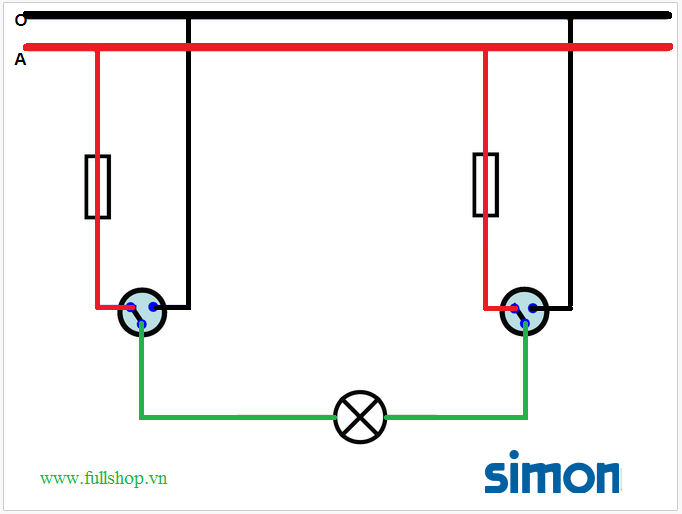

Cách 2:

cách đấu công tắc cầu thang, công tắc đảo chiều



Cách 3



Sơ đồ đấu công tắc cầu thang

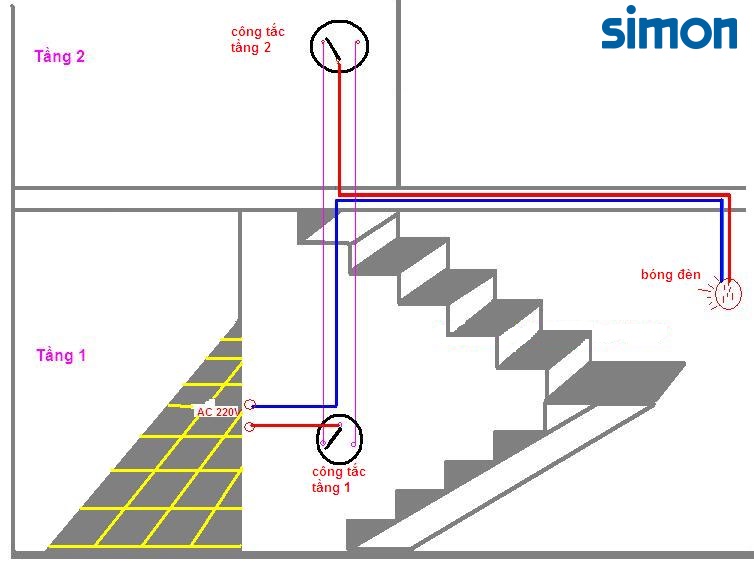

Sơ đồ đấu Công tắc cầu thang:

sơ đồ đấu công tắc cầu thang, cách đi dây cầu thang

3. Lắp đặt công tắc cầu thang 3 vị trí (3 Công tắc bật/tắt 1 bóng đèn).

Với công tắc trung gian của Simon, chúng ta có thể sử dụng để lắp đặt từ 3 công tắc mở/tắt 1 bóng đèn tại 3 vị trí khác nhau và cũng có thể đấu nhiều vị trí khác nhau nữa.

Trước tiên ta cần hiểu Công tắc trung gian là gì: Các bạn trong ngành có thể hiểu công tắc trung gian tương tự như mạch cầu H trong điều khiển chiều quay của động cơ.

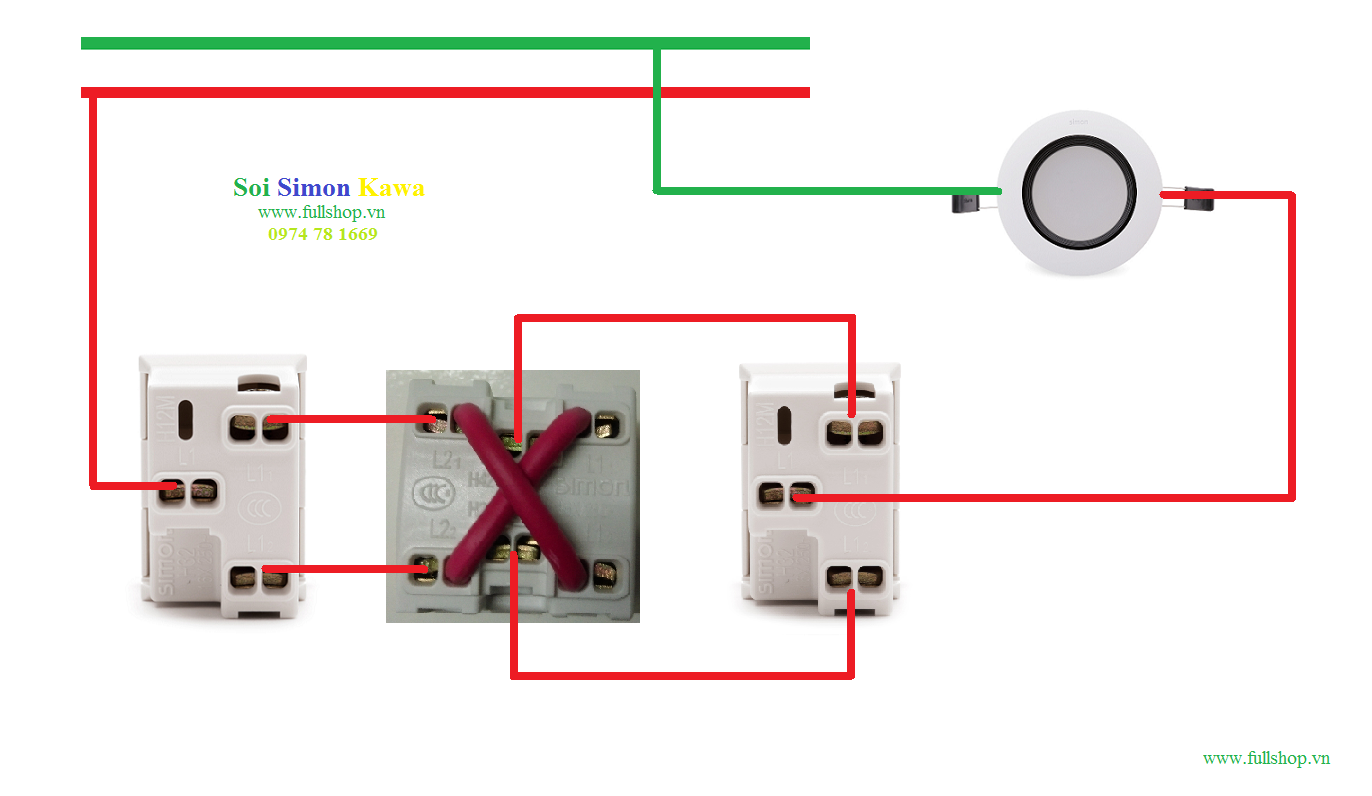

Sau đây là sơ đồ đấu nối công tắc cho 3 vị trí:

sơ đồ đấu 3 công tắc điều khiển một bóng đèn, 3 cong tac dieu khien 1 bong den

Công tắc cho 3 vị trí có sử dụng công tắc trung gian

4. Lắp đặt công tắc 4 vị trí (4 Công tắc bật/tắt 1 bóng đèn).

Cách đấu công tắc cho 4 vị trí,chúng ta chỉ cần nối nối tiếp thêm 1 công tắc trung gian như vị trí công tắc trung gian hiện tại là đã biến thành sơ đồ đấu nối từ 3 vị trí lên 4 vị trí rồi đó.

Sơ đồ đấu 4 công tắc điều khiển một bóng đèn:

sơ đồ đấu nhiều công tắc điều khiển một bóng đèn

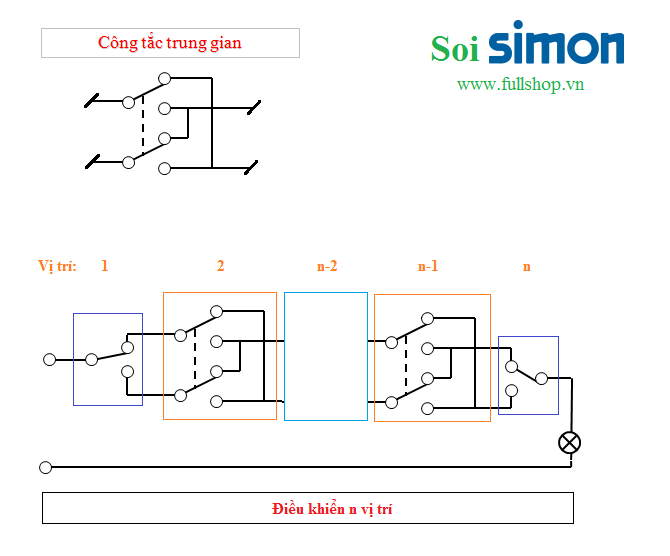

5. Lắp đặt công tắc nhiều vị trí (Nhiều công tắc bật/tắt 1 bóng đèn).

Tương tự như vậy ta có thể lắp cho n vị trí điều khiển 1 bóng đèn.

nhiều công tắc điều khiển đèn, nhieu cong tac dieu khien den

6. Lắp đặt đèn báo tại các vị trí có công tắc:



Cách đấu bóng đèn báo trạng thái mở đèn cho từng vị trí công tắc. (Nghĩa là khi đèn sáng thì đèn báo cũng sáng)

Cách này khá tốn kém, bởi chúng ta phải đi thêm 1 lượt dây nữa từ vị trí công tắc cuối nối với bóng đèn đến các vị trí công tắc để cấp nguồn cho đèn báo.

Bạn nối nguồn Nguội chung, Nguồn dương bạn nối vào sợi nối ra bóng đèn. Như vậy, khi công tắc nào đó bật mà đèn sáng lên thi sợi nguồn cấp cho đèn báo cũng có điện và đèn báo sẽ sáng lên.



Cách đấu bóng đèn báo vị trí công tắc cho từng vị trí. (Nghĩa là khi đèn tắt thì đèn báo sáng, khi đèn sáng thì đèn báo tắt)

Cách 1: Sử dụng Rơ le: Bạn sử dụng 1 Rơ le đảo, nghĩa là bạn sẽ đấu nguồn của bóng đèn báo vào cực thường đóng của Rơ le, khi bật đèn chính, Rơ le hoạt động sẽ ngắt điện của đèn báo đi. Cách này bạn vẫn phải đi 2 sợi nữa như cách đấu đèn sáng thì đèn báo cũng sáng



Cách 2: Đấu theo sơ đồ sau. (Sử dụng cho bóng sợi đốt)



Cách đấu bóng đèn báo sáng liên tục. (Nghĩa là bóng đèn có tắt hay mở thì đèn báo vẫn liên tục sáng)

Bạn chỉ cần cấp nguồn cho đèn báo tại từng vị trí là được, trong trường hợp bạn không có nguồn tại vị trí đó thì cần phải dùng dây điện để đưa nguồn đến đó.





SƠ ĐỒ ĐẤU DÂY ĐIỆN CHO CÔNG TẮC NHIỀU VỊ TRÍ

sơ đồ đấu công tắc 6 cực, so do dau cong tac 6 cuc

Hiện có những mẫu theo chuẩn vuông và theo chuẩn chữ nhật.

Đặc điểm:

Kiểu chữ nhật:

  • Là công tắc cỡ M.Nghĩa là theo tiêu chuẩn chung thì ta lắp thêm được một trong những loại sau:
    • Thêm 1 công tắc trung gian;
    • Thêm 1 hoặc 2 công tắc 1 hoặc 2 chiều;
    • Thêm 1 ổ cắm;
    • Thêm 1 hạt đèn báo.

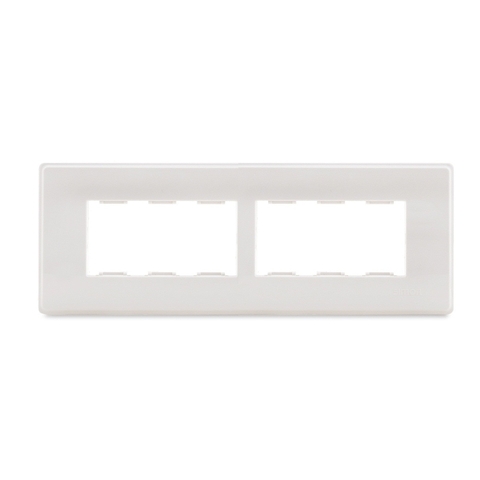

  • Nếu lắp khác chuẩn, chúng ta phải thay đế có thể lắp 6 hoặc 8 loại có module S; 3 hoặc 4 module M; 1 module XL và 1 module S hoặc 2 module XL.

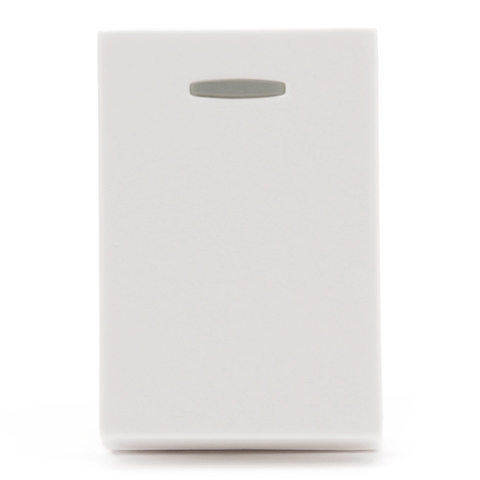

Công tắc trung gian đơn

Kiểu vuông:

- Là công tắc chiểm trọn mặt vuông, Simon có loại công tắc liền mặt.





BẢNG GHÉP CÁC MẶT VÀ MODULE CÔNG TẮC TRUNG GIAN VÀ CÁC LOẠI MODULE KHÁC CHUẨN CHỮ NHẬT



Công tắc trung gian đơn

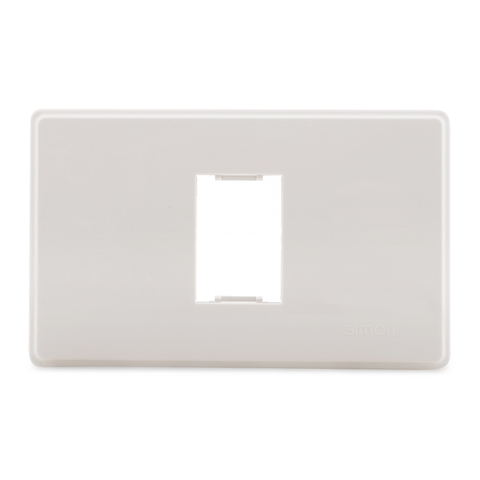

Bộ công tắc trung gian nhiều vị trí điều khiển 1 bóng đèn. Gồm mặt chữ nhật vừa 1 công tắc 6 cực cỡ M module



Công tắc trung gian đơnCông tắc trung gian đơn Công tắc trung gian đơn

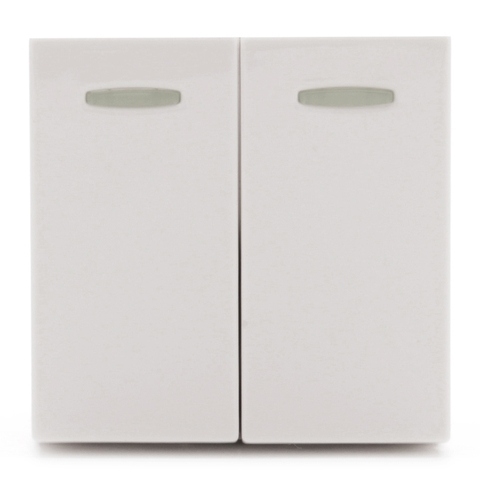

Bộ 2 công tắc trung gian
Bộ 1 công tắc trung gian và công tắc 1,2 chiều

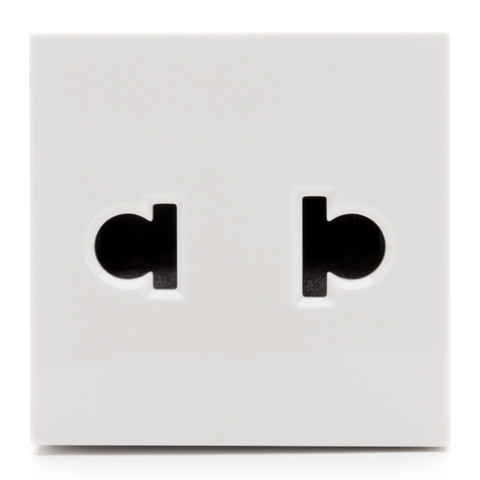

Bộ công tắc trung gian và ổ cắm 2 chấu
Công tắc trung gian đơn Công tắc trung gian đơn

Công tắc trung gian đơn

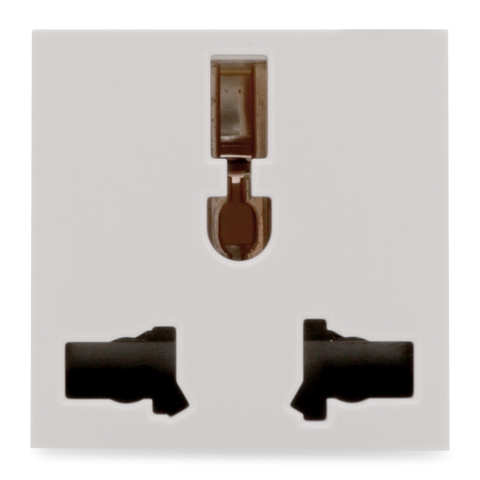

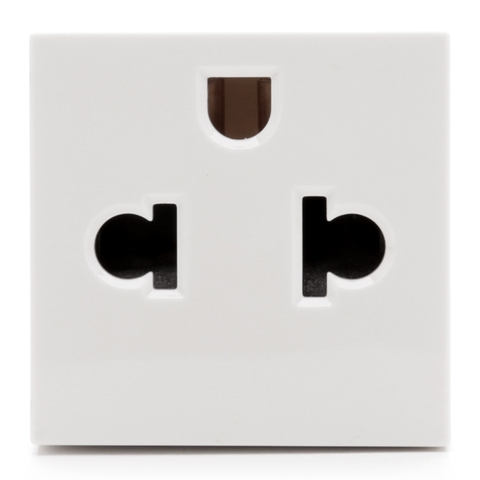

Bộ công tắc trung gian và ổ cắm 3 chấu Bộ công tắc trung gian và ổ cắm đa năng
Chuẩn chữ nhật, Bộ công tắc và ổ cắm trung gian vừa các loại đế chuẩn chữ nhật ngang và đứng trên thị trường


Công tắc trung gian đơnCông tắc trung gian đơn Công tắc trung gian đơn

Công tắc trung gian đơn Công tắc trung gian đơn



Công tắc trung gian đơn Công tắc trung gian đơn
