Hướng dẫn cách lắp bặt tắt bình nóng lạnh ở nhiều vị trí, mở rộng ứng dụng cho bật tắt thiết bị công suất cao ở nhiều vị trí

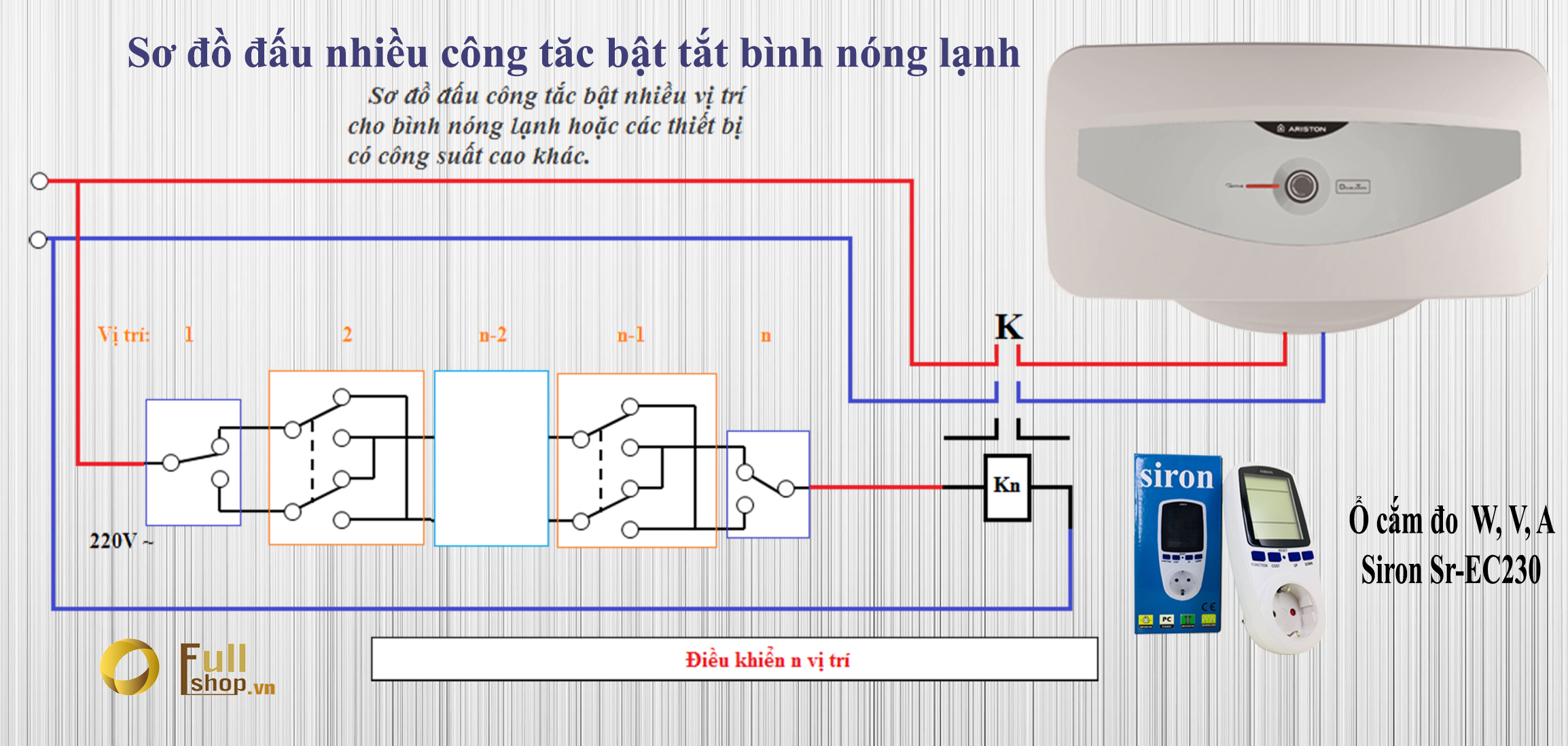

SƠ ĐỒ LẮP NHIỀU CÔNG TẮC BẬT TẮT BÌNH NÓNG LẠNH Ở NHIỀU VỊ TRÍ, NHIỀU TẦNG KHÁC NHAU



ỨNG DỤNG:

Bình nóng lạnh lắp ở tầng 2, sử dụng cho cả tầng 1 và tầng 2.

Bình nóng lạnh lắp ở tầng 1, sử dụng cho cả nhà tắm và nhà bếp.



Thông thường người ta chỉ lắp 1 công tắc bật tắt 1 bình nóng lạnh, nhưng đặc thù có những trường hợp muốn sử dụng nhiều công tắc để bật tắt bình nóng lạnh ở nhiều nơi trong nhà mình.

Các công tắc 6 cực thường công suất nhỏ, không đủ chịu tải cho bình nóng lạnh có công suất cao, do đó nếu làm theo cách thông thường thì sẽ không an toàn cho hệ thống điện.

Sau đây tôi sẽ hướng dẫn các bạn sơ đồ và các thiết bị cần thiết để đấu được nhiều vị trí bật tắt bình nóng lạnh. Sơ đồ này yêu cầu bạn phải láp khi xây dựng chứ khó có thể cải tạo từ mạch điện cũ được. Nếu muốn cải tạo từ mạch điện cũ, bạn chỉ có thể sử dụng điều khiển từ xa.

Trường hợp bạn muốn biết bình nóng lạnh đang ở trạng thái bật hay tắt tại vị trí công tắc thì bạn đấu thêm đèn báo vào các vị trí đó.



Cách lắp công tắc nhiều vị trí bật tắt bình nóng lạnh

Chia sẻ:

Bài viết cùng danh mục:

  1. Nguyễn Thế Lam, Khóa K là Khởi động từ.

  2. khóa k dùng thiết bị gì vậy bạn?

  3. bạn ơi có thể giải thích cho mình sơ đồ trên dùng những thiết bị gì không? vì sử dụng hạt công tắc thì không an toàn
